請按照以下步驟進行。

1. 原點返回方法的設置

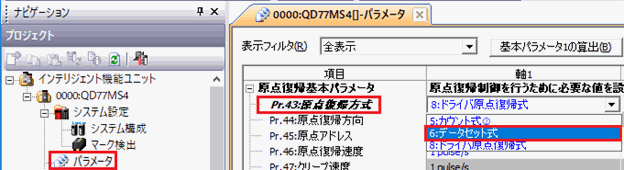

   使用三菱電機簡易運動模組設置工具將「Pr43：原點返回方式」設置為[數據設置式]。



2. 執行預設
   將「Cd.3位置決定啟動編號」設置為啟動No.9001，并將位置決定啟動信號設置為ON以執行，或通過簡易運動模組設置工具的位置決定測試執行[原點返回]來進行預設。



＜補充＞
通過位置決定測試的原點返回預設方法，可以更改簡易運動模組的坐標管理，但ABZO編碼器的坐標管理不會改變。（可以通過我公司支援軟件MEXE02的狀態監視進行確認。）

如果想要將簡易運動模組的0位置與ABZO編碼器的0位置對齊，請按照以下步驟使用支援軟件MEXE02執行。執行時，請事先使用簡易運動模組設置工具將「原點返回方式」設置為[數據設置式]。

①

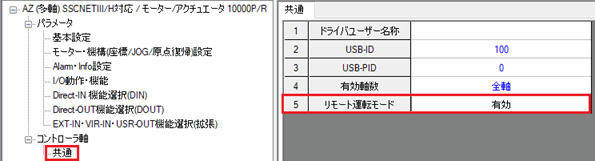

將「遙控運行模式」設置為[有效]后重新上電

②

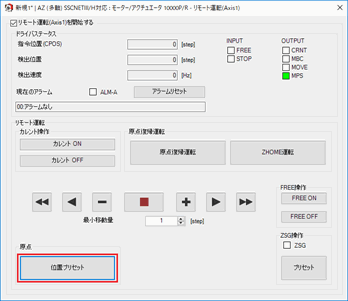

在遙控運行中執行[位置預置]

③

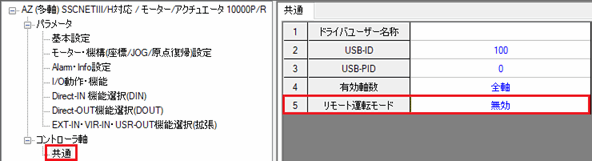

將「遙控運行模式」設置為[無效]后重新上電

④

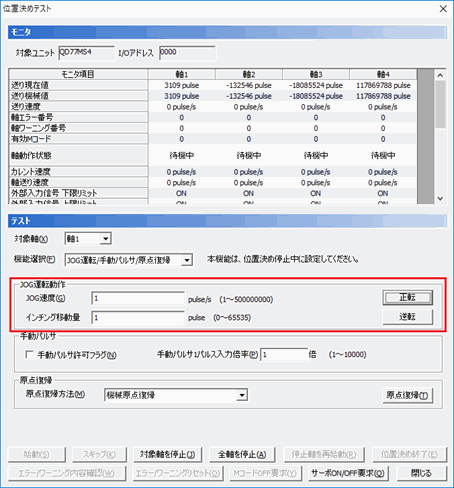

啟動簡易運動模組設置工具的位置決定測試，通過JOG調整到0位置。
使用支援軟件MEXE02的狀態監視啟動，確認指令位置。

位置決定測試

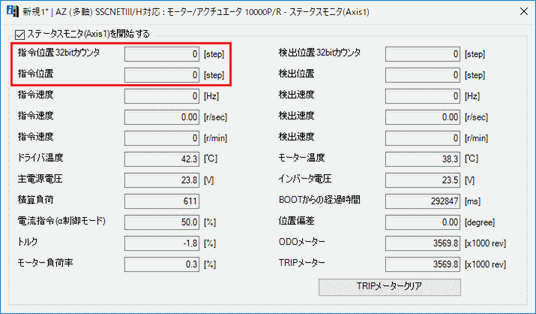

狀態監視

⑤

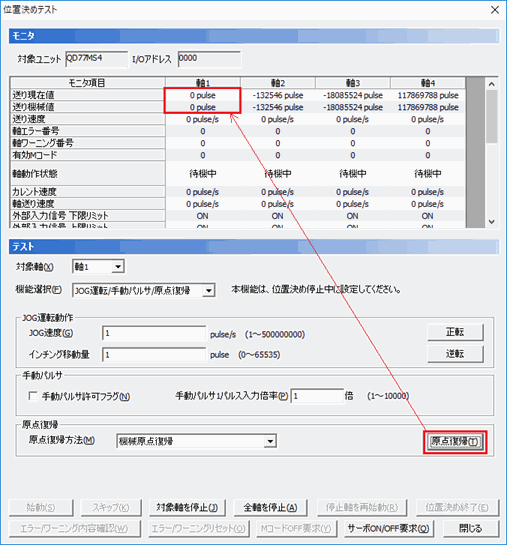

到達0位置后，點擊位置決定測試的原點返回按鈕。
