電纜線 5相步進電動機 PKP系列 / PK系列用

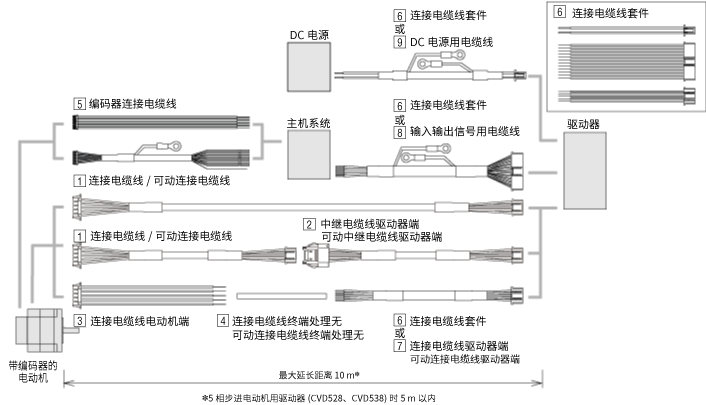

5相步進電動機 PKP系列 / PK系列用電纜線
插圖中的數字 電纜線名稱
[1] 連接電纜線
可動連接電纜線
[2] 中繼電纜線驅動器側
可動中繼電纜線驅動器側
[3] 連接電纜線電動機側
[4] 連接電纜線無終端處理
可動連接電纜線無終端處理
[5] 編碼器連接電纜線
  • ※ 如果電纜線需要彎曲，請使用可動電纜線套件。關于可動電纜線的使用注意事項，請點擊這里
插圖中的數字 電纜線名稱
[6] 連接電纜線套件
[7] 連接電纜線驅動器側
可動連接電纜線驅動器側
[8] 輸入輸出信號電纜線
[9] DC電源用電纜線

→與CVD系列 RS-485通信型驅動器組合使用時，請參考這里

連接電纜線

[1]連接電纜線、可動連接電纜線

  • 使用連接器連接方式，直接連接電動機和驅動器的兩端帶連接器的電纜線。
  • 連接器有兩種形狀，請選擇與形狀相對應的電纜線。

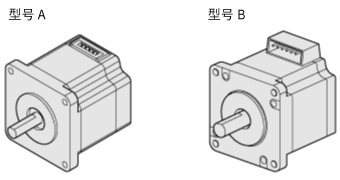

連接器形狀模型
插圖中的數字 電動機 適用驅動器 電纜線品名
安裝尺寸 類型 連接器形狀 連接器形狀 RS-485
[1] 20mm 標準型
帶編碼器標準型
PS減速機型
諧波減速機型		 品名B CVD503BR-K
CVD503B-K
CVD503-K

CVD5BR-KR
CVD5B-KR

  • ※ 與上述驅動器組合時，請參考這里
 CCM□□□V5AAF
CCM□□□V5AAR
28mm 標準型
帶編碼器標準型		 CVD512BR-K
CVD512B-K
CVD512-K
高分辨率型
帶編碼器高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型		 CVD503BR-K
CVD503B-K
CVD503-K
CVD507BR-K
CVD507B-K
CVD507-K
30mm 諧波減速機型 CVD507BR-K
CVD507B-K
CVD507-K
42mm TH減速機型
PS減速機型
PN減速機型
諧波減速機型		 CVD507BR-K
CVD507B-K
CVD507-K
42mm 標準型
高分辨率型
帶編碼器高分辨率型		 CVD518BR-K
CVD518B-K
CVD518-K		 CCM□□□V5ABF
CCM□□□V5ABR
60mm TH減速機型
PS減速機型
PN減速機型
諧波減速機型		 CVD514BR-K
CVD514B-K
CVD514-K		 CCM□□□V5ACF2
CCM□□□V5ACR2
高分辨率型
帶編碼器高分辨率型		 CVD524BR-K
CVD524B-K
CVD524-K
42mm 標準型
帶編碼器標準型
TS減速機型		 品名A CVD518BR-K
CVD518B-K
CVD518-K		 CCM□□□V5AEF
CCM□□□V5AER
56.4mm 標準型
帶編碼器標準型		 CVD528BR-K
CVD528B-K		 CCM□□□V5AEF
CCM□□□V5AER
  • ※ CVD528BR-K、
    CVD528B-K、
    CVD538BR-K、
    與CVD538B-K組合時
CCM□□□V5BEF
CCM□□□V5BER
60mm 標準型
帶編碼器標準型		 CVD524BR-K
CVD524B-K
CVD524-K
CVD528BR-K
CVD528B-K
CVD538BR-K
CVD538B-K
TS減速機型 CVD528BR-K
CVD528B-K

關于適用產品的注意事項

目前沒有為以下電動機準備連接電纜線。請考慮使用
[3]連接電纜線電動機側、[6]連接電纜線套件。

  • 導線型的電動機

[1]連接電纜線、可動連接電纜線（安裝尺寸：20 mm，28 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5AAF CCM005V5AAR
1 CCM010V5AAF CCM010V5AAR
1.5 CCM015V5AAF CCM015V5AAR
2 CCM020V5AAF CCM020V5AAR
2.5 CCM025V5AAF CCM025V5AAR
3 CCM030V5AAF CCM030V5AAR
4 CCM040V5AAF CCM040V5AAR
5 CCM050V5AAF CCM050V5AAR
7 CCM070V5AAF CCM070V5AAR
10 CCM100V5AAF CCM100V5AAR

[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用　連接電纜線
0.5 CCM005V5ABF CCM005V5ABR
1 CCM010V5ABF CCM010V5ABR
1.5 CCM015V5ABF CCM015V5ABR
2 CCM020V5ABF CCM020V5ABR
2.5 CCM025V5ABF CCM025V5ABR
3 CCM030V5ABF CCM030V5ABR
4 CCM040V5ABF CCM040V5ABR
5 CCM050V5ABF CCM050V5ABR
7 CCM070V5ABF CCM070V5ABR
10 CCM100V5ABF CCM100V5ABR

[1]連接電纜線，可動連接電纜線（安裝尺寸：60 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5ACF2 CCM005V5ACR2
1 CCM010V5ACF2 CCM010V5ACR2
1.5 CCM015V5ACF2 CCM015V5ACR2
2 CCM020V5ACF2 CCM020V5ACR2
2.5 CCM025V5ACF2 CCM025V5ACR2
3 CCM030V5ACF2 CCM030V5ACR2
4 CCM040V5ACF2 CCM040V5ACR2
5 CCM050V5ACF2 CCM050V5ACR2
7 CCM070V5ACF2 CCM070V5ACR2
10 CCM100V5ACF2 CCM100V5ACR2

[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm、60 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5AEF CCM005V5AER
1 CCM010V5AEF CCM010V5AER
1.5 CCM015V5AEF CCM015V5AER
2 CCM020V5AEF CCM020V5AER
2.5 CCM025V5AEF CCM025V5AER
3 CCM030V5AEF CCM030V5AER
4 CCM040V5AEF CCM040V5AER
5 CCM050V5AEF CCM050V5AER
7 CCM070V5AEF CCM070V5AER
10 CCM100V5AEF CCM100V5AER

[1]連接電纜線、可動連接電纜線（安裝尺寸56.4mm、60mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5BEF CCM005V5BER
1 CCM010V5BEF CCM010V5BER
2 CCM020V5BEF CCM020V5BER
3 CCM030V5BEF CCM030V5BER
5 CCM050V5BEF CCM050V5BER

[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側

  • 這些電纜線可用于延長連接電纜線。
  • 延長使用時，電纜線長度請設在10m以內。
  • 用于電動機與驅動器間的連接電纜線合計最多3條。
  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機、5相PKP電動機／CVD驅動器用中繼電纜線
0.5 CCM005V5ADFT CCM005V5ADRT
1 CCM010V5ADFT CCM010V5ADRT
1.5 CCM015V5ADFT CCM015V5ADRT
2 CCM020V5ADFT CCM020V5ADRT
2.5 CCM025V5ADFT CCM025V5ADRT
3 CCM030V5ADFT CCM030V5ADRT
4 CCM040V5ADFT CCM040V5ADRT
5 CCM050V5ADFT CCM050V5ADRT
7 CCM070V5ADFT CCM070V5ADRT
9 CCM090V5ADFT CCM090V5ADRT

可動電纜線使用注意事項

[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側
(適用驅動器：CVD242、CVD528、CVD538)

  • 這些電纜線可用于延長連接電纜線。
  • 延長使用時，電纜線長度請設在5m以內。
  • 用于電動機與驅動器間的連接電纜線合計最多3條。
  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機、5相PKP電動機/CVD驅動器用　中繼電纜線
0.5 CCM005V5BFFT CCM005V5BFRT
1 CCM010V5BFFT CCM010V5BFRT
2 CCM020V5BFFT CCM020V5BFRT
3 CCM030V5BFFT CCM030V5BFRT
4 CCM040V5BFFT CCM040V5BFRT

可動電纜線使用注意事項

[3]連接電纜線電動機側

適用于帶連接器連接方式的電動機的連接電纜線，帶有壓接完成的引線，方便連接。

  品名 適用產品 長度
安裝尺寸 系列
5相PKP 連接電纜線
LC5N06A 20mm
28mm 		標準型
帶編碼器的標準型
高分辨率型
帶編碼器的高分辨率型
PS減速機型
諧波減速機型
 0.6
LC5N10A 1
LC5N06B 42mm※1 標準型
高分辨率型
帶編碼器的高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型
 0.6
LC5N10B 1
LC5N06C2 60mm 高分辨率型
帶編碼器的高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型
 0.6
LC5N10C2 1
LC5N06E 42mm※2
56.4mm
60mm 		標準型
帶編碼器的標準型
TS減速機型 		0.6
LC5N10E 1

※1

連接器形狀為品名B的馬達

※2

連接器形狀為品名A的馬達

[4]含端子處理的連接電纜線、不含端子處理的可動連接電纜線

用于延長電動機和驅動器之間距離的連接電纜線。電動機和驅動器之間電纜線的總長度應最大10m。
5相步進電動機可用于電機額定電流最大為2.4A的產品。

  長度 連接電纜線 可動連接電纜線
品名 品名
連接電纜線 無壓接端子
5 CC05PK5 CC05PK5R
10 CC10PK5 CC10PK5R

[5]編碼器連接電纜線

馬達側帶有編碼器連接器的編碼器連接電纜線。

  品名 適用品名 長度
連接電纜線 編碼器連接用
LCE05A-006 電壓輸出類型 0.6
連接電纜線 編碼器連接用
LCE08A-006 線性驅動輸出型 0.6

可動屏蔽性連接用編碼器電纜線。

  品名 適用產品 長度
連接電纜線 編碼器連接用
CC010E1R 線性驅動輸出型 1
CC020E1R 2
CC030E1R 3

其他電纜線

此電纜線可用于連接驅動器和控制器。

[6]連接電纜線套件

該套件包括用于將電機、電源和輸入輸出信號連接到驅動器的連接用電纜線。
驅動器側帶有連接器。

  品名 適用產品 連接器名稱 連接器品名 長度 導體
AWG
連接電纜線套件
LCS04SD5 5相步進電動機 PKP系列/CVD系列 脈沖序列輸入型驅動器
(不包括CVD528和CVD538)、
CRK系列(不含CRD5128PB) 		電動機用 51103-0500 0.6m 22
(0.3mm2)
電源用 51103-0200
輸入輸出信號用 51103-1200
LCS05SD5 5相步進電動機 PKP系列/CVD系列 脈沖序列輸入型驅動器
(CVD528、CVD538) 		電動機用 51067-0500 20
(0.5mm2)
電源用 51067-0200
輸入輸出信號用 51103-1200 22
(0.3mm2)

[7]驅動器側連接電纜線、驅動器側可動連接電纜線

驅動器側帶有連接器的連接電纜線。

  品名 適用產品 長度 類型
驅動器側連接電纜線
CC005N1

5相步進電動機用驅動器
（品名范例：CVD5～、CRD5～）

  • ※ 不包括CVD528和CVD538
0.5 固定
CC010N1 1
CC005N1R 0.5 可動
CC010N1R 1

[8]連接器型輸入輸出信號用電纜線

  品名 適用產品 長度
（m）
輸入輸出信號電纜線 帶連接器
CC12D005-2 5相步進電動機用驅動器
（品名范例：CVD5～、CRD5～） 		0.5
CC12D010-2 1
CC12D015-2 1.5
CC12D020-2 2

[8]輸入輸出信號電纜線通用型

  品名 長度
（m） 		線數 AWG 絕緣體
外徑 		完成的
外徑
輸入輸出信號電纜線 通用型
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
  • ※ 請根據要使用的功能選擇所需的核心數。

[9]DC電源用電纜線

  品名 適用產品 長度
（m）
DC電源用電纜線
CC02D005-2

5相步進電動機用驅動器
（品名范例：CVD5～、CRD5～）

  • ※ 不包括CVD528和CVD538
0.5
CC02D010-2 1
CC02D015-2 1.5
CC02D020-2 2
DC電源用電纜線
CC02D005-4 5相步進電動機用驅動器
CVD528、CVD538 		0.5
CC02D010-4 1
CC02D020-4 2


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
