電纜線 5相步進電動機 PKP系列/CVD系列 RS-485通信型驅動器用

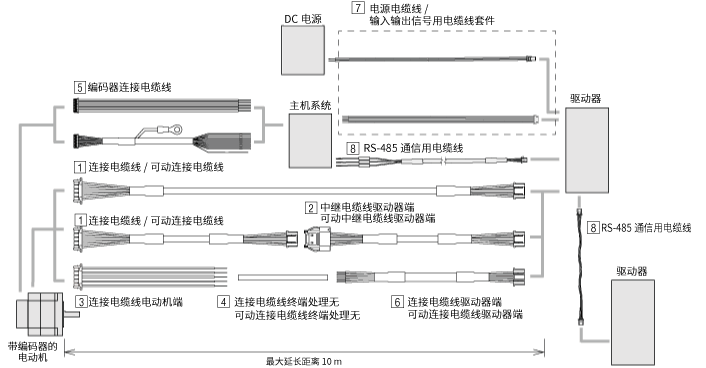

| 插圖 內編號 |
電纜線名稱 |
|---|---|
| [1] | 連接電纜線 |
| 可動連接電纜線 | |
| [2] | 中繼電纜線性驅動側 |
| 可動中繼電纜線性驅動側 | |
| [3] | 連接電纜線電動機側 |
| [4] | 連接電纜線無終端處理 |
| 可動連接電纜線無終端處理 | |
| [5] | 編碼器連接電纜線 |
- ※ 電纜線在彎曲時，請使用可動電纜線套件。關于可動電纜線使用的注意事項請點擊這里
| 插圖 內編號 |
電纜線名稱 |
|---|---|
| [6] | 連接電纜線性驅動側 |
| 可動連接電纜線性驅動側 | |
| [7] | 電源電纜線/輸入輸出信號用電纜線套件 |
| [8] | RS-485通信用電纜線 |
連接電纜線
[1]連接電纜線、可動連接電纜線
- 兩側帶連接器、直接連接電動機與驅動器。
- 電動機有2種連接器形狀。請選擇符合各連接器形狀的電纜線。
| 插圖內編號 | 電動機 | 適用驅動器 | 電纜線品名 | ||
|---|---|---|---|---|---|
| 安裝尺寸 | 型 | 連接器形狀 | |||
| [1] | 20mm | 標準型 帶編碼器標準型 PS減速機型 諧波減速機型 |
型號B | CVD5BR-KR CVD5B-KR |
CCM□□□V5AAF CCM□□□V5AAR |
| 28mm | 標準型 帶編碼器標準型 高分辨率型 帶編碼器高分辨率型 TH減速機型 PS減速機型 PN減速機型 |
||||
| 30mm | 諧波減速機型 | ||||
| 42mm | 標準型 高分辨率型 帶編碼器高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
CCM□□□V5ABF CCM□□□V5ABR |
|||
| 60mm | 高分辨率型 帶編碼器高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
CCM□□□V5ACF2 CCM□□□V5ACR2 |
|||
| 42mm | 標準型 帶編碼器標準型 TS減速機型 |
型號A | CCM□□□V5AEF CCM□□□V5AER |
||
| 60mm | 標準型 帶編碼器標準型 TS減速機型 |
||||
[1]連接電纜線、可動連接電纜線（安裝尺寸：20 mm，28 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AAF | CCM005V5AAR |
| 1 | CCM010V5AAF | CCM010V5AAR | |
| 1.5 | CCM015V5AAF | CCM015V5AAR | |
| 2 | CCM020V5AAF | CCM020V5AAR | |
| 2.5 | CCM025V5AAF | CCM025V5AAR | |
| 3 | CCM030V5AAF | CCM030V5AAR | |
| 4 | CCM040V5AAF | CCM040V5AAR | |
| 5 | CCM050V5AAF | CCM050V5AAR | |
| 7 | CCM070V5AAF | CCM070V5AAR | |
| 10 | CCM100V5AAF | CCM100V5AAR |
[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ABF | CCM005V5ABR |
| 1 | CCM010V5ABF | CCM010V5ABR | |
| 1.5 | CCM015V5ABF | CCM015V5ABR | |
| 2 | CCM020V5ABF | CCM020V5ABR | |
| 2.5 | CCM025V5ABF | CCM025V5ABR | |
| 3 | CCM030V5ABF | CCM030V5ABR | |
| 4 | CCM040V5ABF | CCM040V5ABR | |
| 5 | CCM050V5ABF | CCM050V5ABR | |
| 7 | CCM070V5ABF | CCM070V5ABR | |
| 10 | CCM100V5ABF | CCM100V5ABR |
[1]連接電纜線，可動連接電纜線（安裝尺寸：60 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ACF2 | CCM005V5ACR2 |
| 1 | CCM010V5ACF2 | CCM010V5ACR2 | |
| 1.5 | CCM015V5ACF2 | CCM015V5ACR2 | |
| 2 | CCM020V5ACF2 | CCM020V5ACR2 | |
| 2.5 | CCM025V5ACF2 | CCM025V5ACR2 | |
| 3 | CCM030V5ACF2 | CCM030V5ACR2 | |
| 4 | CCM040V5ACF2 | CCM040V5ACR2 | |
| 5 | CCM050V5ACF2 | CCM050V5ACR2 | |
| 7 | CCM070V5ACF2 | CCM070V5ACR2 | |
| 10 | CCM100V5ACF2 | CCM100V5ACR2 |
[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm、60 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AEF | CCM005V5AER |
| 1 | CCM010V5AEF | CCM010V5AER | |
| 1.5 | CCM015V5AEF | CCM015V5AER | |
| 2 | CCM020V5AEF | CCM020V5AER | |
| 2.5 | CCM025V5AEF | CCM025V5AER | |
| 3 | CCM030V5AEF | CCM030V5AER | |
| 4 | CCM040V5AEF | CCM040V5AER | |
| 5 | CCM050V5AEF | CCM050V5AER | |
| 7 | CCM070V5AEF | CCM070V5AER | |
| 10 | CCM100V5AEF | CCM100V5AER |
[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側
- 這些電纜線可用于延長連接電纜線。
- 延長使用時，電纜線長度請?jiān)O(shè)在10m以內。
- 用于電動機與驅動器間的連接電纜線合計最多3條。
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ADFT | CCM005V5ADRT |
| 1 | CCM010V5ADFT | CCM010V5ADRT | |
| 1.5 | CCM015V5ADFT | CCM015V5ADRT | |
| 2 | CCM020V5ADFT | CCM020V5ADRT | |
| 2.5 | CCM025V5ADFT | CCM025V5ADRT | |
| 3 | CCM030V5ADFT | CCM030V5ADRT | |
| 4 | CCM040V5ADFT | CCM040V5ADRT | |
| 5 | CCM050V5ADFT | CCM050V5ADRT | |
| 7 | CCM070V5ADFT | CCM070V5ADRT | |
| 9 | CCM090V5ADFT | CCM090V5ADRT |
[3]電動機側連接電纜線
這是一種帶有壓接好連接器的電動機連接電纜線，方便連接器連接方式的電動機使用。
| 品名 | 適用產品 | 長度 | ||
|---|---|---|---|---|
| 安裝尺寸 | 類型 | |||
 |
LC5N06A | 20mm 28mm 30mm |
標準型 帶編碼器的標準型 高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 |
| LC5N10A | 1 | |||
| LC5N06B | 42mm※1 | 標準型 高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 | |
| LC5N10B | 1 | |||
| LC5N06C2 | 60mm | 高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 | |
| LC5N10C2 | 1 | |||
| LC5N06E | 42mm※2 56.4mm 60mm |
標準型 帶標準型編碼器 TS減速機型 |
0.6 | |
| LC5N10E | 1 | |||
- ※1
- 連接器形狀適用于型號B的電動機
- ※2
- 連接器形狀適用于型號A的電動機
[4]無終端處理的連接電纜線、無終端處理的可動連接電纜線
這是用于電動機和驅動器之間的延長連接電纜線。電動機和驅動器之間的電纜線總長請保持在10m以內。
5相步進電動機適用于額定電流2.4A以下的機型。
[5]編碼器連接電纜線
這是帶有編碼器連接器的電纜線，用于連接到電動機側。
| 品名 | 適用機型 | 長度 | |
|---|---|---|---|
 |
LCE05A-006 | 電壓輸出類型 | 0.6 |
 |
LCE08A-006 | 差動輸出型 | 0.6 |
這是可動屏蔽電纜線的編碼器用連接電纜線。
其他電纜線
這是用于連接驅動器和控制器等設備的電纜線。
[6]連接電纜線（驅動器側）、可動連接電纜線（驅動器側）
這是帶有連接器的連接電纜線，用于驅動器側。
[7]電源電纜線/輸入輸出信號電纜線套裝
這是電源電纜線和輸入輸出信號電纜線的套裝。
電源電纜線用于連接驅動器和DC電源。
輸入輸出信號電纜線用于連接驅動器和上位控制器。
[8]RS-485通信電纜線
①上位系統連接用
這是用于連接驅動器和上位控制器的電纜線。
| 品名 | 長度 | |
|---|---|---|
 |
CC030-RS | 3 |
②驅動器間連接用
這是用于連接驅動器間的電纜線。
| 品名 | 長度 | |
|---|---|---|
 |
LH0015-RWN | 0.15 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
