真機實例集----工件升降裝置
裝置概要
此裝置是在高度不同的傳送帶間交接工件的升降裝置（往返輸送）。利用上下段配置的傳送帶兩端，循環輸送用來裝載工作物的托盤。通過這個裝置，使得原本需要手動的托盤回收·運送作業，實現自動化。

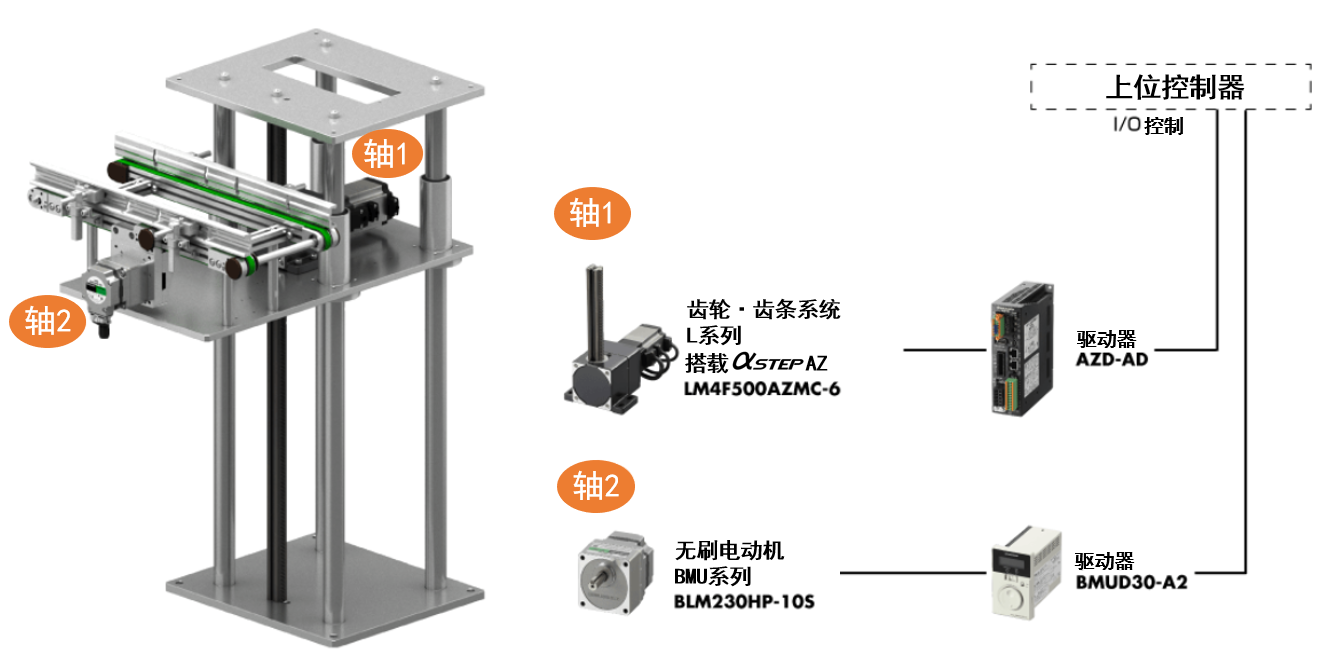

?系統構成
齒輪齒條系統 L系列 搭載αSTEP AZ

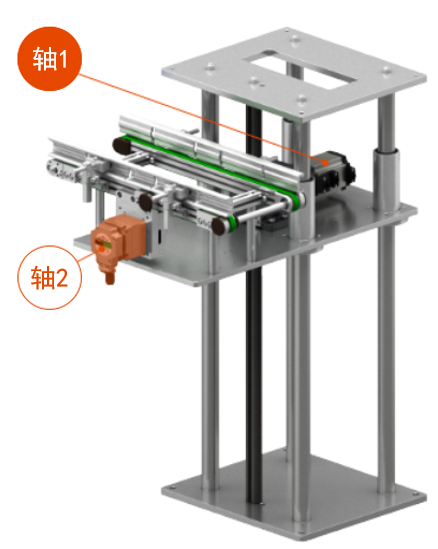

軸1

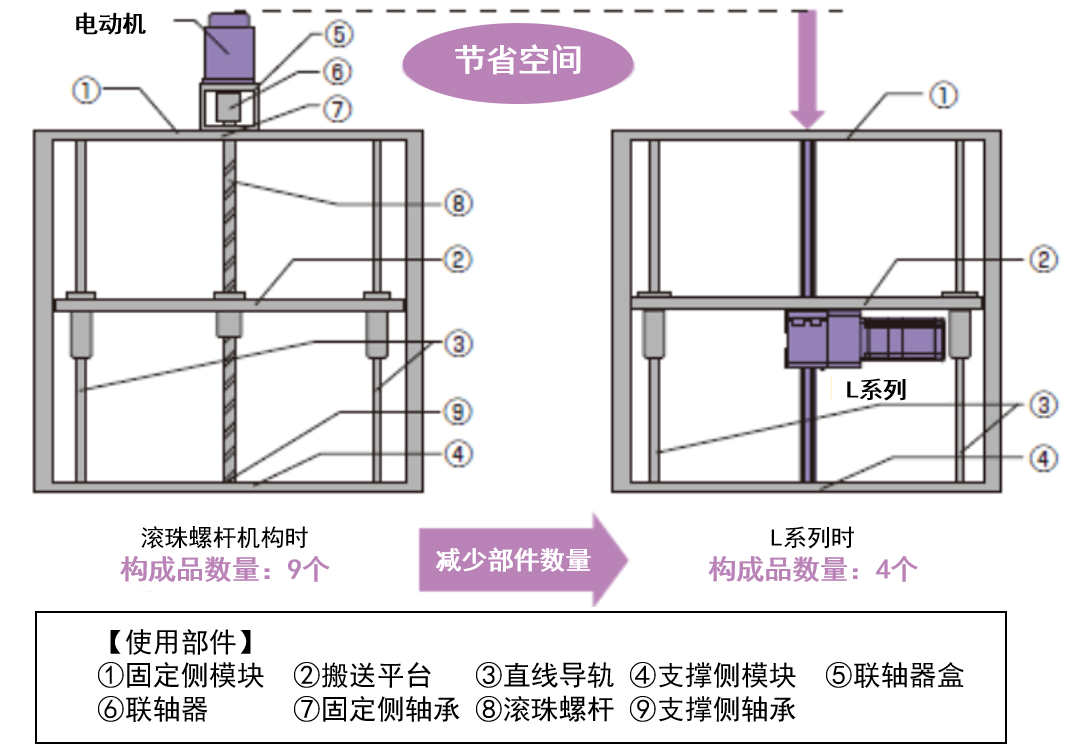

組裝所需的部件少，縮短了設計及組裝時間
齒條·齒輪機構組裝所需的部件少，減少了設計（部件選定·機構探討·設計圖管理等）及組裝的工時，有助于縮短裝置完成時間。而且可將齒條兩端固定，讓電動機自行移動?？稍O(shè)置在在設備高度受限的場所。
通過ABZO編碼器進行位置信息管理，減少傳感器原因造成的設備停止
AZ系列搭載多圈絕對式編碼器（ABZO編碼器），實時管理位置信息，因此無需原點返回運行用的外部傳感器。這樣一來，不僅可節省部件成本及配線時間，而且減少了斷線、誤檢等因傳感器造成的問題，有助于降低成本。

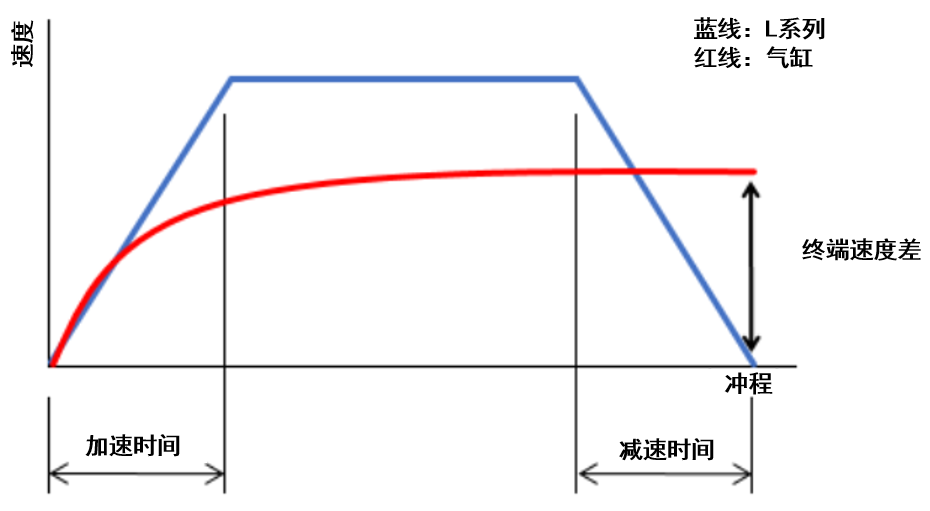

靈活應對停止位置變更， 具備氣缸所沒有的便利性
AZ系列的內藏定位型可對驅動器設定256點的位置數據?？伸`活應對停止位置追加及變更等裝置設計變更。而且可調整加減速時間，即使速度提升，也不必?fù)?dān)心會對終端造成沖擊。
搭載產品
? 齒條·齒輪系統 L系列(搭載αSTEP AZ)
齒條·齒輪系統是齒條齒輪機構與電動機組合而成的電動傳動裝置（直線電動機）。
電動機部采用了搭載無需電池的ABZO編碼器的αSTEPAZ系列，除可高精度定位外，還可實現搬運最大100kg的高負載。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
無刷電動機 BMU系列

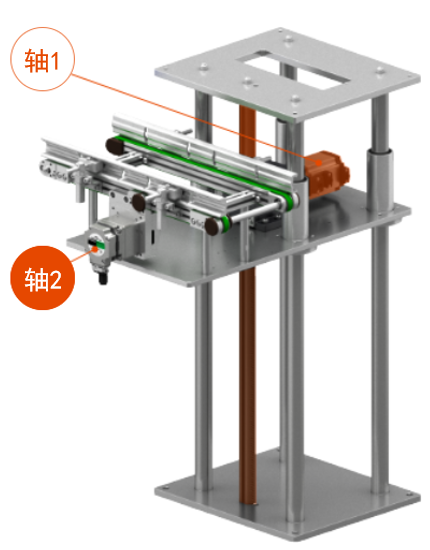

軸2

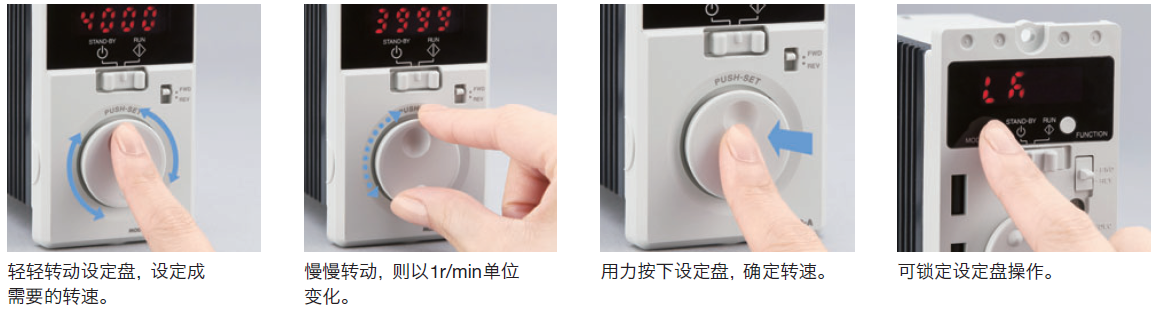

通過設定盤即可輕松進行速度調整，初次操作也安心
通過設定盤即可輕松進行速度調整，初次操作也安心。并可鎖定設定盤操作，能防止預定外的速度變更。
?
通過傳送帶組合輕量化，從而減輕負荷，有助于升降軸的高速化
傳送帶組合的重量會成為升降軸的負荷。通過采用輕量且大功率的無刷電動機BMU系列，減輕升降軸的負載，有助于實現高速化。因?yàn)槭潜⌒蜆?gòu)造，可減少傳送帶側面電動機的突出。
?| 品名 | 無刷電動機 BLM230HP-10S/BMUD30-A2 |
感應電動機 2IK6JA-18 |
|---|---|---|
| 質量 | 0.63kg （△48％） | 1.2kg |
| 全長 | 72mm （△34％） | 109mm |
| 安裝尺寸 | 60mm | 60mm |
| 額定輸出 | 30W | 6W |
| 減速比 | 10 | 18 |
| 容許轉矩 | 0.9N? m（8-200r/min） 0.86N ? m（300r/min） 0.65N ? m（400r/min） |
50Hz：0.81N? m 60Hz：0.65N ? m |
| 轉速 | 8-400r/min | 50Hz：83r/min 60Hz：100r/min |
停止時有保持力，可使用機械制動保持停止位置
將“簡易保持選擇”參數設定為ON（有效）※，會電動機輸出軸的角度變化產生最大為額定轉矩50%左右的保持力。由于能夠固定傳送帶軸，因此不僅僅是進行升降動作，搭載AGV?AMR（搬運車）等時也不必?fù)?dān)心工件錯位。
※出廠時設定為OFF（無效）。
搭載產品
?無刷電動機 BMU系列
小型、高輸出功率、高效率的全新無刷電動機。
輕松控制速度、使用更簡單。 實現最高水準的速度控制，價格也相當實惠。
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
升降裝置的應用例

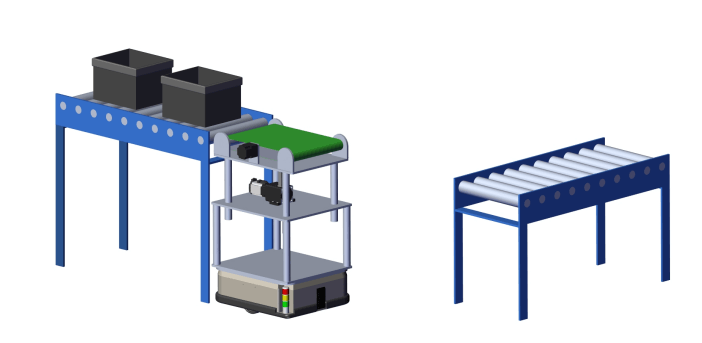

改用DC電源輸入，AGV?AMR上可搭載。由于使用FA網絡對應產品，可以監控車輪軸的狀態。
搭載產品
<傳送帶組合>
BLH系列 RS-485通信型*
<升降組合>
齒輪齒條系統 L系列
AZ系列小型驅動器（RS-485通信型）*
*官網即將上線
網絡對應品（DC電源輸入）
●：直接耦合型 ○：網關連接型
?相關產品
?無刷電動機 BLH系列
采用DC24V小型驅動器的高轉矩低噪音無刷電動機。備有模擬信號設定型和數字設定型。
?輸出功率:15～100W
?速度控制范圍: 80～3000r/min
?轉矩限制
?數據設定數:最多8段（原有產品：2段）
