支持電池驅動

• 通過擴大可工作電壓范圍，電池電源的使用更方便

  只要在電壓范圍內，無需Alarm，就可以操作電動機。

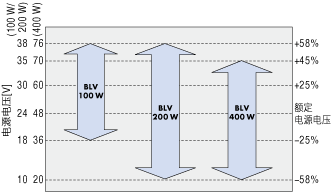

  可動作電壓范圍



• 即使電壓下降也能工作

  由于最高轉速會根據電壓限制，因此可以避免因電池耗盡而導致的電動機停止。

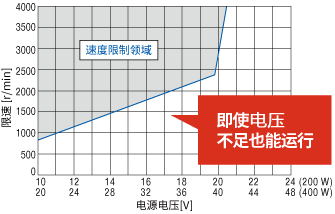

  電源電壓降低時的最高轉速控制特性



有助于節省空間設計的減速機

采用中空軸扁平減速機，進一步實現高轉矩、節省空間

• 高強度

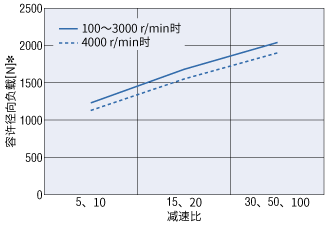

  由于高容許徑向負載，可以實現強力而高規格的運行。



  • ※ 200W／400W，從減速機安裝面起10mm的值

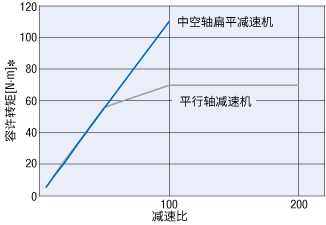

• 即使在高減速比下，容許轉矩也不飽和

  可以充分運用電動機的轉矩。



  • ※ 400W，3000r/min以下的值

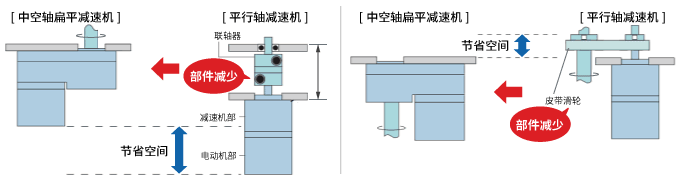

節省空間和成本

由于輸出軸是中空的，可以直接與驅動軸連接。
由于不需要軸連接部件，有助于節省空間和降低部件成本。

可以區分使用機械制動器和電氣制動器

電磁制動的機械制動

帶電磁制動的類型適用于停止時保持位置或上下驅動（下降運行）。在停電或電源關閉時，可以立即停止電動機并保持負載。

• 上下驅動（下降運行）



• 保持轉運車的車輪靜止



在用于上下驅動（下降運行）時，請注意電源的限制。

• ※ 在傾斜下降運行或急停等情況下，如果外力使電動機軸旋轉，會產生再生能量。由于驅動器沒有處理再生能量的功能，可能會觸發電源或驅動器的保護功能。請使用輸出容量和過壓承受能力足夠大的電源或電池。

外力作用時產生保持力　負載保持功能（數字設定型、RS-485通信類型）

即使沒有機械制動器，也可以在停止時作為電子保持制動器^※使用。

• ※ 可以保持額定轉矩的50%的負載。

沒有機械式制動機構的優點

• 沒有磨損部分，無需維護，壽命長
• 設備空間節省和輕量化

注意事項

如果驅動器的供電方式OFF，保持力將消失。因此，不能用于停止時的防跌落等。

應用示例

頻繁啟停的用途

方便速度控制的功能

其他功能示例

可以進行規格升級和功能擴展

可以通過以下方式擴展功能。

• 使用支援軟件MEXE02
• 使用數據設定器OPX-2A
• RS-485通信控制
• FA網絡控制^＊1

＊1

進行FA網絡控制時，需要單獨購買的網絡轉換器。

＊2

100W為100～3000r/min

＊3

100W為80～3000r/min
