電動滑臺·電動缸 變形·剛性

對電動滑臺的工作臺施加負載慣性力矩時，工作臺通過直線導軌支撐。負載慣性力矩作用會導致導塊內部滾珠變形，出現工作物的變位。
記載了對電動滑臺作用負載慣性力矩時，其變位量的實際值。

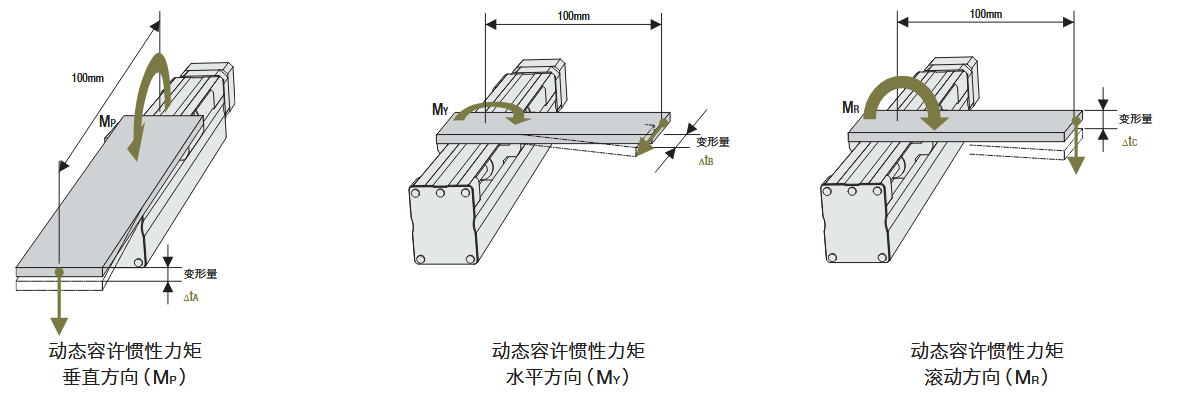

＜測量條件＞
在電動滑臺工作臺上固定100mm的突出板，對每個方向施加相當于動態容許慣性力矩（MP、MY、MR）的負載慣性力矩。測量了此時頂端的彎曲量（ΔtA、ΔtB、ΔtC）。

測量條件

動態容許慣性力矩（MP、MY、MR）對應的工作臺彎曲量（ΔtA、ΔtB、ΔtC）

系列 型號 垂直方向 水平方向 滾動方向
MP [N?m] ΔtA [mm] MY [N?m] ΔtB [mm] MR [N?m] ΔtC [mm]
EAS系列 EAS2 2.40 0.15 1.50 0.13 4.60 0.36
EAS4 16.3 0.11 4.8 0.03 15 0.38
EAS6 31.8 0.11 10.3 0.03 40.6 0.41
EZS系列 EZS3 4.2 0.11 4.2 0.14 10.5 0.14
EZS4 8 0.09 8 0.12 27.8 0.17
EZS6 45.7 0.10 37.5 0.19 55.6 0.04
  • ※ 忽略了100mm突出板的彎曲。
  • ※ X工作臺和Y工作臺的彎曲特性沒有變化。
