嗯...。

怎么了？是客戶的咨詢嗎？

是的。我收到了AC調速電動機的選定請求，正在確認轉矩特性圖，但不知道怎么看...

你還學得不夠呢！那我們一起來看看AC調速電動機的轉速-轉矩特性吧。

這個特性圖里有什么不明白的地方嗎？

老實說，線這么多，我不知道應該從哪里開始確認。

沒辦法呢。那就按順序解釋吧。

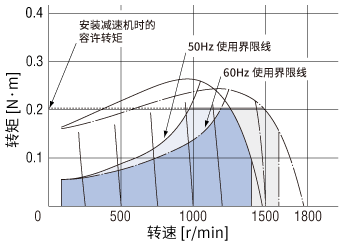

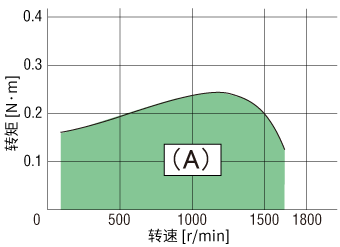

首先，從圖1中只提取電動機本來的轉矩特性，就會變成圖2這樣（電源頻率：60Hz時）。

那么，從圖2來看，如果是在（A）的范圍內，就可以使用了對吧??？

你太天真了，達弟！

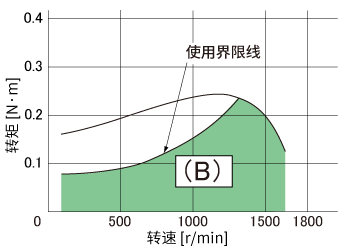

確實，電動機能輸出的轉矩只有（A）的范圍，但如圖3所示，還有『使用界限線』這種東西。
轉矩方面，必須在使用界限線以下的（B）范圍內使用。

為什么本來能輸出的轉矩不能使用呢？

因為使用超過使用界限線的轉矩會使電動機的發(fā)熱變大。
這條使用界限線表示的是『在不超出電動機容許溫度的情況下連續(xù)運行的極限』。在這個范圍內，即使是連續(xù)（對于可逆電動機來說是30分鐘）使用，也不會達到引起故障的溫度（電動機殼體溫度90℃）。

我明白了。在選型時，必須選擇使用界限線以下的轉矩值。
我會盡快進行選型！

等等，達弟！還有『減速機安裝時的容許轉矩』的解釋沒有結束呢！

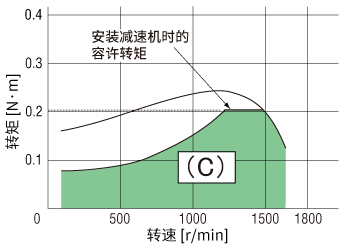

看看圖4。

減速機安裝時的容許轉矩，是指在安裝減速機時電動機輸出軸的容許轉矩值。
如果超過這個值，減速機的壽命可能會縮短，甚至可能會損壞。
因此，對于AC調速電動機來說，使用范圍是（C）。減速機的輸出軸容許轉矩會因減速比而不同，所以要好好確認一下目錄或網站。

好的！我也明白了轉矩特性的看法，我會自信地向客戶介紹！
