達弟，客戶的問題無法解決嗎？

是??！ 購買單相感應電動機的客戶表示電動機不會動。 但是尚未安裝負載，配線也遵照接線圖的指示。 因為才剛購買，應該不是故障，那么我還可以確認什么其他項目嗎？

達弟有清楚掌握客戶的狀況喔！
這時候可以使用萬用電表確認以下3點，即可找出原因喔！

① 施加電壓與電容器端子間電壓
② 延長電纜線是否導通
③ 電動機線圈電阻

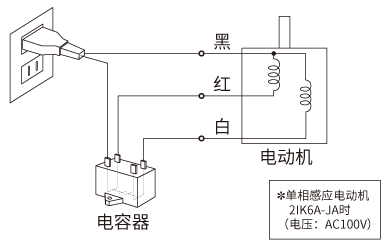

單相感應電動機的接線圖如下所示。 應該使用萬用電表確認何處呢？

首先就從（1）施加電壓與電容器端子間電壓開始確認吧！

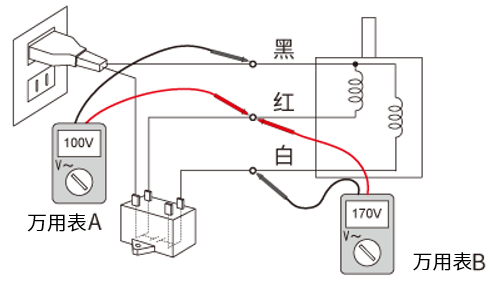

可利用下圖的萬用電表 A 確認電壓是否已施加至電動機。 萬用電表應選擇“測量交流電壓的模式：V~”進行測量。 若正確連接，萬用電表 A 的電源電壓為 AC110V。

原來如此。 接著以萬用電表 B 確認電容器端子間電壓。

在此之前想確認一下，你還記得電容器的功能嗎？

這個嘛~，你好像有教過我...

我確實有教過你喔！電容器的作用是以下二項:

（1） 決定運轉方向
（2） 產生電動機的起動轉矩及增加運轉轉矩。

不好意思... 我會好好復習的！

你要好好記住喔！ 測量電容器的端子間電壓，即可確認是否已連接電容器。 若已正確連接，則未安裝負載時，萬用電表 B 的電壓將達到電源電壓的約 1.7 倍左右。 （以額定轉矩驅動時為 1.4 倍）

我了解了！

確認電容器是否已連接的方法，還可以試著用手轉動電動機出力軸。 如果未連接電容器，手轉出力軸時電動機就會順著施力的方向開始運轉。

這樣就算沒有萬用電表也能確認了！ 我會記下來！

接著確認（2）延長電纜線是否導通？ 這是要確認連接電動機的電源線有無斷線。
記得要先關掉電源才能進行此項確認。

將插頭從插座上拔下來就可以了吧？

沒錯。 接著萬用電表請選擇“測量導通的模式：?”，參照下圖測量。

我明白了！

最后要確認（3）電動機線圈是否正常。
測量線圈電阻，就可以知道電動機內部的線圈是否正常。

也就是要檢查電動機有無損壞吧？

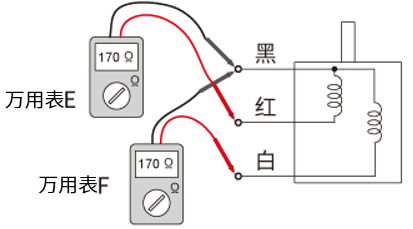

測量線圈電阻時，應拆下電容器和電纜線，只留下電動機。 萬用電表選擇“測量電阻值的模式：Ω”，參照下圖測量。

謝謝馬姐，那我要趕快來向客戶確認！

等一下，達弟。我們的網站上有一個故障排除頁面，你知道嗎？

哦...我不知道。對不起。

不僅像這次這樣不轉動的時候，如果發現旋轉方向、發熱或聲音異常，也可以在那里找到確認方法。

這樣??！在回答客戶時，我會連同馬姐教給我的內容一起介紹故障排除頁面！
