達弟，臉色怎么這么難看呢？

客戶問到「選用了電動滑臺，但為什么需要確認負載慣性力矩呢？」關于這點，我不知道該怎么跟客戶說明...... （汗）

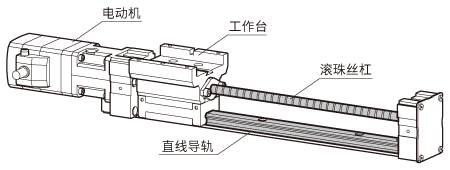

我偶爾也會有遇到這樣的問題呢！ 一般機構工程師認為電動滑臺只要搬運質量和搬運速度符合規格就夠了， 但其實負載慣性力矩也很重要！ 達弟你應該知道電動滑臺的構造吧？

當然知道??！ 利用滾珠絲杠將電動機運轉換為直線動作，以順暢進行該動作的就是直線導軌吧！

你很用功喔！ 這次所謂的負載慣性力矩，直線導軌的部分就是重點。 除了工作物的載重外，直線導軌上施加了以下3個方向的力道......
達弟！ 與其用頭腦來思考，不如用身體來想象比較容易懂吧？

原來如此！ 彎曲身體的感覺就是慣量?。?因?yàn)樽罱\(yùn)動量不夠，做這個動作有點吃力... 那直線導軌上也是會有從各個方向施加的力道，應該也很吃力啊！

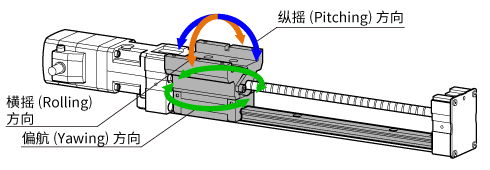

沒錯。 雖然看起來吃力，但你似乎已經能夠用身體實際感受了呢！ 因此，剛剛請你記下的3個方向的力道，與實際的電動滑臺組合后，就如下圖所示喔。

實際上是如何施加負載慣性力矩的呢？

負載慣性力矩的大小可用「長度」加上「力道」的形態求出。

• 長度：直線導軌至工作物重心的長度
• 力道：對工作物施加的力道

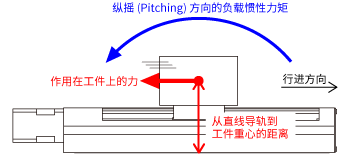

請看下方的示意圖。

這次是將電動滑臺朝右移動時的例子，其形態是透過加速度，對工作物施加與前進方向相反方向的力道，因此將對直線導軌施加垂直方向的負載慣性力矩。 除此之外，朝上下方向設置電動滑臺時，也會因重力加速度而施加負載慣性力矩，因此也必須注意安裝條件。

若想要確認負載慣性力矩，除了運轉條件外，還要注意安裝條件，非常深?yuàn)W??！

沒錯！ 如果許容慣量考慮后想要選擇的話選型服務很推薦使用。 只要請客戶提供安裝條件、運轉條件、工作物質量等，即可考量容許慣量等條件，選出最合適的電動滑臺。

我知道了！ 除了說明負載慣性力矩之外，我也會為客戶介紹選用服務！
