首先應該確認接線有沒有問題。 你可以對照說明書接線圖查一下。

嗯... 這里是白線、這里是黑線，還有藍線... 唉呀不好了，藍線脫落了。

是不是那根細細的藍線？ 看來原因就在這里。 趕快按照接線圖接好線，然后再試一下。

好！ 哦，馬姐你看，真的動了！ 調速也沒有問題。 不過我不明白，為什么這條藍線沒接好的話，就會無法調速呢？

這條細的藍線是從比率發電機出來的線。如果理解了調速電動機的工作原理，達弟也會明白的。

馬姐，那就麻煩你快教教我吧！

聽好！ 首先，AC 電機輸出的轉矩大小是由電壓決定的。 電壓低時，輸出的轉矩當然也小。 我們就是利用此一原理來控制速度的。

我知道要是電壓低的話，轉矩也會變小。 但我還是不明白這和速度控制又有何關系呢？

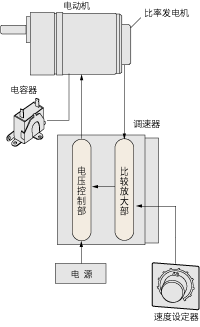

你知道嗎？ 調速電動機的后面有比率發電機這個起到發電機作用的東西。

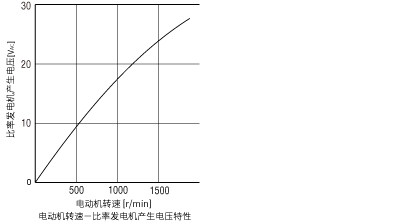

電動機的轉速快的話，產生的電壓就高，轉速慢的話，產生的電壓就低。
也就是說，通過比率發電機輸出的電壓可以知道電動機的轉速。

原來如此...

原來如此，為了使電動機以設定速度旋轉，調整加在電動機上的電壓。

是啊。那么，如果比率發電機的線松了，會怎么樣呢？

如果比率發電機的線松了???電壓就不知道了???嗯。

線沒連上，電壓是多少V？

電壓是???0V？

那么，調速器會判斷電動機處于什么狀態。

電動機會被判斷為停止不動了，于是就會提升電壓。 可是因?yàn)檗D(zhuǎn)速發電機沒有接好，所以就會認為電動機仍然是不動的，然后就會繼續提升電壓，最終就不能調速了。 原來是這么一回事啊，我總算明白了。

是的。也就是說，如果是100V輸入型，就會直接將100V加在電動機上。這樣，電動機就會全速旋轉，即使轉動旋鈕也無法控制速度。

原來如此。 原來是這樣啊。 話說回來，馬姐果然什么都懂呢。

才沒有那種事。 其實我前幾天去參加了技術研討會，研討會的講師用很好理解的方式說明給我聽。

技術研討會是指那個會邀請客戶參加的研討會嗎？ 我也想?yún)⒓?，可以嗎?

可以哦?？梢詮闹黜?yè)上查看并報名日程。不過你可千萬不要打擾到客戶喔。

我知道啦。 那我明天趕快去聽聽看~

喂喂，明天有客戶要來看調速電動機吧。 技術研討會每個月都會在全國各地開辦各式各樣的課程，你就好好規劃行程后再...... 啊，等等，你等一下嘛！ 唉~人已經跑了。 要是達弟能跟調速電動機聽從指令一樣，好好聽人說話就好啦......
