在沒有驅動器的情況下如果打開電磁制動器（電磁剎車），請按下列步驟操作：

1、準備

?CC_VZF-B電纜線。 （AZ系列的電磁剎車連接電纜線）

?使用DC24V電源。

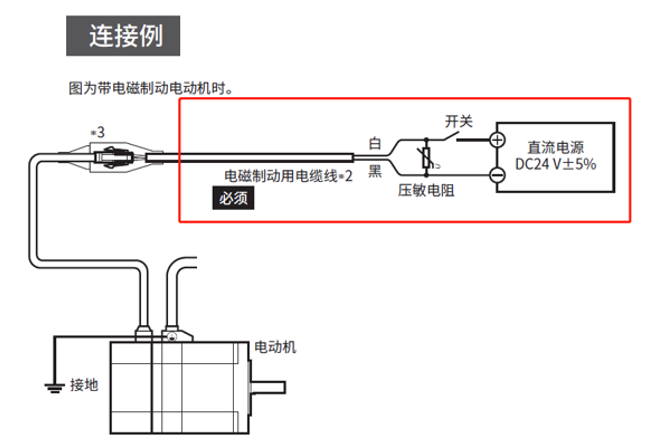

2、連接方式

?連接直流電源輸出和電纜線： 白色為+ 24V，黑色為0V。

?在直流電源側安裝一個開關。

?連接電磁制動電纜線和電動機側電磁制動連接器。

3、打開電磁剎車

?連接后，連接電源并接通，可打開電磁制動器。

?電源關閉時的電磁制動器會鎖住。

4、注意事項

?直流電源的輸出在DC24V + 7％ ~ -8％之內，

?在直流側安裝開關時，將壓敏電阻接在電磁制動器的+和-之間。

（壓敏電阻：石冢電子Z15D121）

*若未連接壓敏電阻，有可能造成直流電源損壞，請注意。
