Q.AZ系列多軸驅動器和三菱電機PLC搭配使用。如何解除電磁剎車？

A.

適用驅動器品名

東方馬達AZ系列 多軸驅動器SSCNETⅢ/H對應： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機PLC（Q系列 簡易運動模塊） ： QD77MS2、QD77MS4、QD77MS16

開啟伺服時，電磁制動器會自動解除。
另外，如果想要解除電磁制動器，并關閉電動機的勵磁以便用手轉動軸的話，請使用FREE輸入。
FREE的輸入方法有以下任意一種。

使用直接輸入（輸入信號連接器CN9）的FREE信號

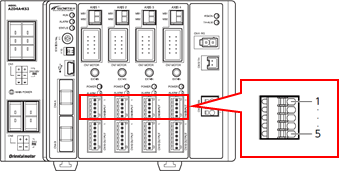

  • 圖：直接輸入（輸入信號連接器CN9）的FREE信號使用
  • 圖：引腳與控制內容的對應表

使用公司支援軟件MEXE02的遙控運行執行FREE

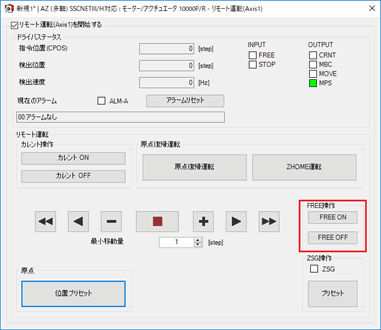

圖：使用公司支援軟件MEXE02的遙控運行執行FREE

注意
請事先將支援軟件MEXE02的控制器軸-通用-「遙控運行模式」設置為[有效]。在遙控運行模式有效的情況下，無法與簡單運動單元進行通信。如果想要重新開始通信，請更改為[無效]。

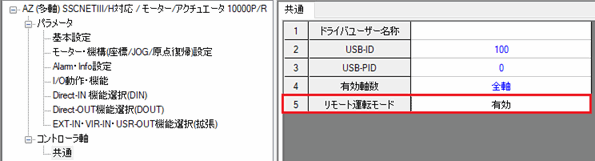

圖：將支援軟件MEXE02的控制器軸-通用-「遙控運行模式」設置為[有效]

產品類型： αSTEP?步進電動機、網絡對應產品?控制器
機型、系列： AZ系列、SSCNETⅢ/H
內容：使用方法?設定方法
FAQ No： 520
