Q.AZ系列多軸驅動器和三菱電機PLC搭配使用。將原點返回方式設置為“驅動器原點返回式”。傳感器使用驅動器的輸入，應該如何設置傳感器的邏輯呢？

A.

品名

東方馬達AZ系列 多軸驅動器SSCNETIII/H對應：AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機PLC（Q系列 簡易運動模塊）：QD77MS2、QD77MS4、QD77MS16

請使用本公司支援軟件MEXE02和三菱電機簡易運動模組設置工具進行以下設置。

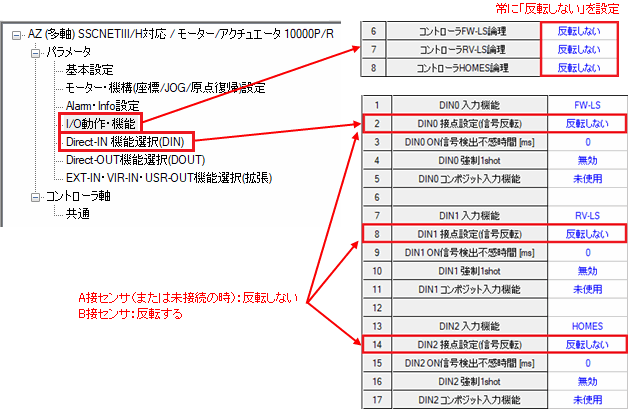

支援軟件MEXE02的設置

圖：支援軟件MEXE02的設置

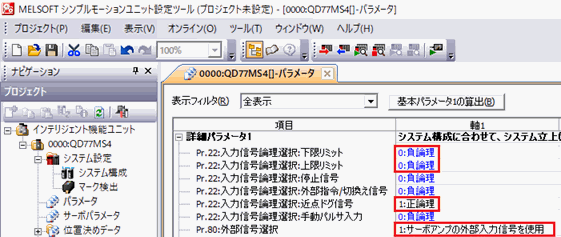

簡易運動模組設置工具的設置

圖：簡易運動模組設置工具的設置

＜設置例＞
當HOMES為A接點，F(xiàn)W-LS、RV-LS為B接點時

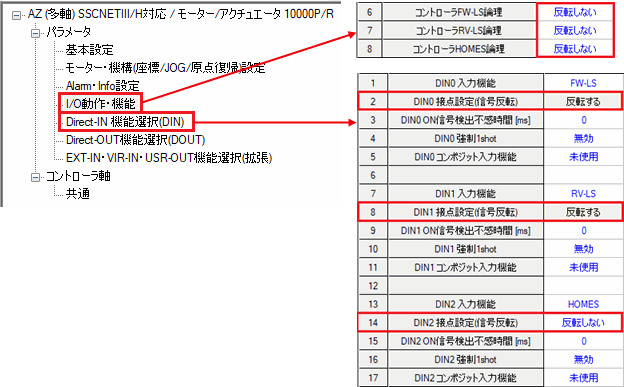

支援軟件MEXE02的設置

圖：支援軟件MEXE02的設置

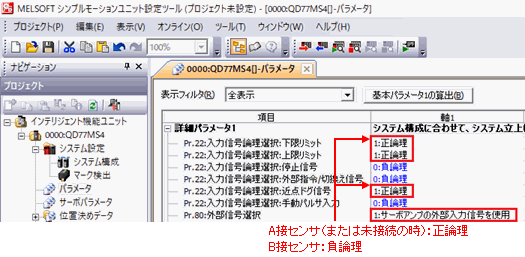

簡易運動模組設置工具的設置

圖：簡易運動模組設置工具的設置

產品類型： 網絡對應產品?控制器、αSTEP
機型、系列： AZ系列 多軸驅動器、電動傳動裝置 搭載AZ系列 多軸驅動器
內容： 使用方法?設定方法
FAQ No： 513
