Q.AZ系列多軸驅動器和三菱電機PLC搭配使用。如何執行壓推原點返回？

A.

適用產品名稱

東方馬達AZ系列 多軸驅動器SSCNETIII/H對應：AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電動機株式會社制造PLC(Q系列 簡易運動模組)：QD77MS2、QD77MS4、QD77MS16

使用三菱電動機株式會社制造簡易運動模組設置工具和本公司支援軟件MEXE02進行以下設置，并執行原點返回。具體步驟如下。

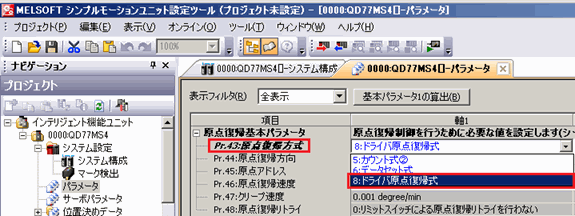

  1. 簡易運動模組設置工具中的更改
    在「Pr.43：原點返回方式」中選擇[驅動器原點返回方式]。

    簡易運動單元設置工具

  2. 支援軟件MEXE02中的更改
    將「JOG/HOME/ZHOME運行 運行信息設定」更改為[手動設定]，將「(HOME)原點返回方式」更改為[壓推]。

    圖：支援軟件MEXE02中的更改

產品類型： αSTEP、網絡對應產品·控制器
機型、系列： AZ系列 多軸驅動器、電動傳動裝置 搭載AZ系列 多軸驅動器
內容： 使用方法?設定方法
FAQ No： 512
