Q.AZ系列多軸驅動器與三菱PLC搭配使用，如何設置軸號設定開關(STATION NO)?
品名
東方馬達AZ系列 多軸驅動器SSCNETIII/H對應 ： AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機PLC（Q系列 簡易運動模塊） ： QD77MS2、QD77MS4、QD77MS16

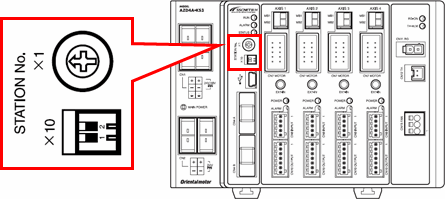

設置比要設置為軸號的值減1的值。例如，如果要將AXIS1設置為軸號1，則將×1的開關設置為“0”，如果要將AXIS2設置為軸號，則將×1的開關設置為“1”。×1的開關是十六進制數。將十進制的軸號減1的值轉換為十六進制數進行設置。
×10的開關的ONOFF狀態決定的軸號如下。
| 開關的ONOFF狀態 | 軸號 |
|---|---|
|
0x00～0x0F(0～15) |
|
0x10～0x1F(16～31) |
|
0x20～0x2F(32～47) |
|
0x30～0x3F(48～63) |
＜設置例＞
當將AZD4A-KS3連接到QD77MS16兩臺（使用8軸）時，設置如下。
開關的設置
-
1臺目
-
2臺目

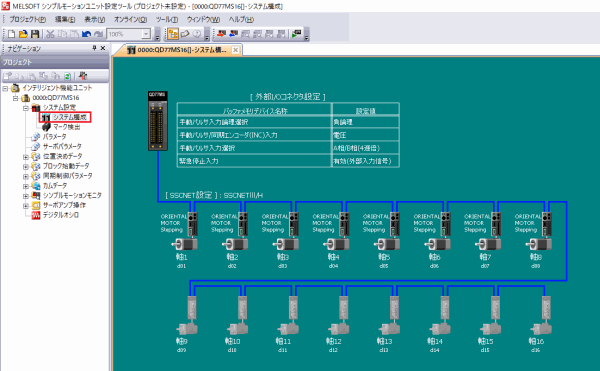

三菱電機簡易運動模組設置工具中的設置
產品類型： 網絡對應產品?控制器、αSTEP?步進電動機
機型、系列： SSCNETⅢ/H、AZ系列
內容： 使用方法?設定方法
FAQ No： 503
若疑問未得到解決,可與我們聯系咨詢。
