通過設置基恩士公司制造的 KV STUDIO的以下參數，可以使工作臺旋轉一周后，自動將位置歸零。

進行此設置時，請務必使用我們的支援軟件 MEXE02和基恩士公司制造的 KV STUDIO進行電子減速機的更改。
如果不進行電子減速機的更改，在單向旋轉并斷電重啟時，0°的位置可能會偏移。

更改電子減速機需要滿足以下條件。

條件1 ： 1800÷（360°旋轉時電動機軸的旋轉數）的計算結果為整數

• 安裝尺寸為20mm、28mm的電動機是900而不是1800。
• 只需確認計算結果為整數。
  在我們的支援軟件 MEXE02和基恩士公司制造的 KV STUDIO中沒有設置項。

條件2 ： 360°旋轉時的步數為2的n次冪的值

• 請采用接近10000step的電動機1轉的數字。

以下以示例為基礎，解釋電子減速機的計算步驟和設置。

例）

AZM46AK-PS10（安裝減速比10的減速機）想要對減速機型電動機輸出軸1轉（電動機軸為10轉）進行0～360°的坐標管理

①

確認條件1
條件1的公式如下，滿足條件。
1800÷（360°旋轉時電動機軸的旋轉數）＝1800÷10轉＝180 ←整數因此OK

②

計算條件2
360°旋轉時的步數為2的n次冪，求電動機1轉接近10000step的數字如下。
360°旋轉時（電動機軸為10轉）的步數 65536step（2的16次冪）
電動機1轉 6553.6step

③

使用以下公式計算我們在支援軟件 MEXE02中設置的電子減速機A和電子減速機B
電子減速機A和電子減速機B由以下公式?jīng)Q定。



• 電子減速機A、電子減速機B的設置范圍為1～65535的整數。

在上面的公式中輸入電動機1轉 6553.6step進行計算。



由于電子減速機A和電子減速機B的設置范圍是1～65535的整數，因此整理公式后



因此，電子減速機A＝3125，電子減速機B＝2048。

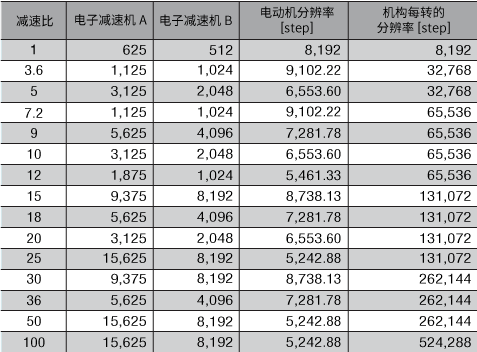

• ※AZ系列 MECHATROLINK-Ⅲ對應驅動器的用戶手冊中準備了電子減速機一覽表。

＜電子減速機一覽表＞

④

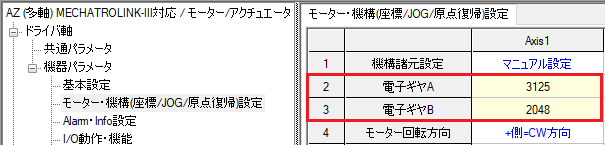

使用我公司支援軟件 MEXE02進行設置

⑤

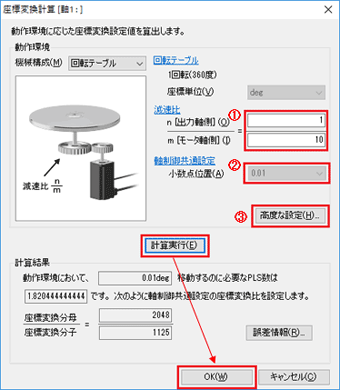

使用基恩士公司制造的 KV STUDIO進行設置
將小數點位置設置為0.01進行計算。
在③中計算出的電子減速機A和電子減速機B的值分別輸入到以下高級設置中的伺服電子減速機分子和伺服電子減速機分母。

•

• ①

  輸入減速比10

  ②

  0.01

  ③

  輸入以下值



計算結束后，坐標轉換分子和分母將被設置為如下。

注意事項
在驅動器的出廠設置中，參數的循環設定是無效的。
在使用定位·運動模組時，不能啟用循環設定。
啟用后，在超出循環范圍的地方會發出“指令脈沖異?！钡腁larm。

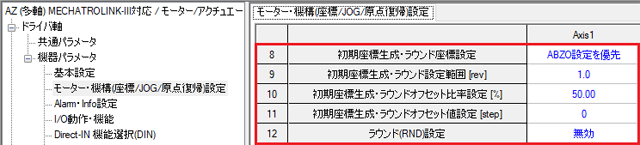

請不要通過我司支援軟件MEXE02修改“循環設定”相關參數設定，請使用初始值。
