從上位PLC向驅動器寫入數據的步驟如下。

①

向NETC02-CC設置數據

②

將設置的數據寫入驅動器

③

繼續設置數據

關于以上流程，基于以下條件，將詳細說明具體步驟。

遙控寄存器配置設置

4字配置

使用的產品

AZ系列

號機編號

0號機

運行數據No.0的位置數據

1000步

說明中使用的遙控I/O和遙控寄存器的表格，請參考技術支援工具中的「NETC02-CC用地址計算」頁面。

① 向NETC02-CC設置數據

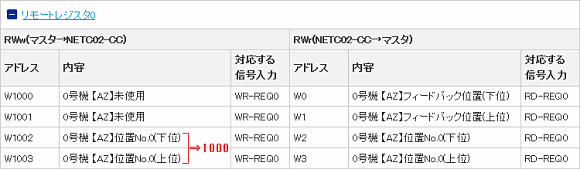

將遙控寄存器的數據設置為1000（1000步）。

② 將設置的數據寫入驅動器

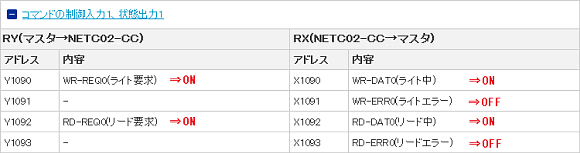

將遙控I/O的WR-REQ輸入（寫入請求）和RD-REQ輸入（讀取請求）設置為ON。
當WR-REQ0設置為ON時，將執行①中設置的值的寫入。

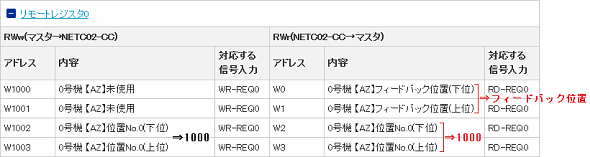

當RD-REQ0設置為ON時，將開始讀取已寫入的數據和監視檢測位置（Position actual value）。

此時，請確認WR-ERR（RD-ERR）的狀態保持為OFF。
如果發生錯誤，WR-DAT（RD-DAT）變?yōu)镺N的同時，WR-ERR（RD-ERR）也將變?yōu)镺N。

③ 繼續設置數據
如果要再次寫入數據，保持WR-REQ輸入為ON，繼續設置數據，值將立即被寫入。

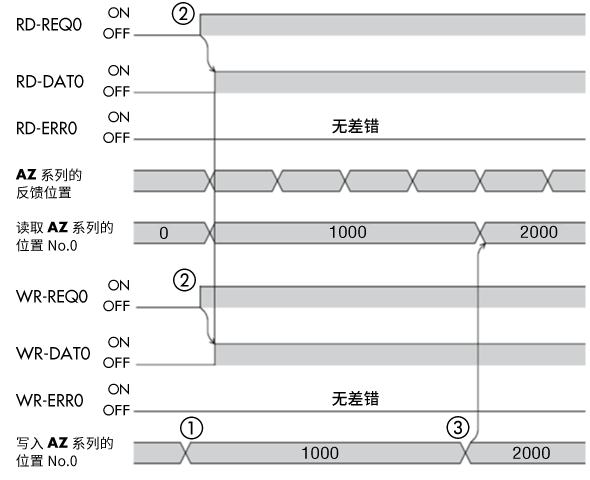

上述步驟的時序圖
