Q.NETC02-CC與AZ系列一起使用，想執行“定位運行”或“連續運行”，設置數據后該怎么辦？

A.

使用遙控I/O進行操作。

遙控I/O
例如）將三菱公司制造的CC-Link通信單元與AZ系列（號機編號0）組合驅動

  • ※ 起始地址會根據CC-Link的站點設置而改變。下表是以Y1000、X1000開始的示例。

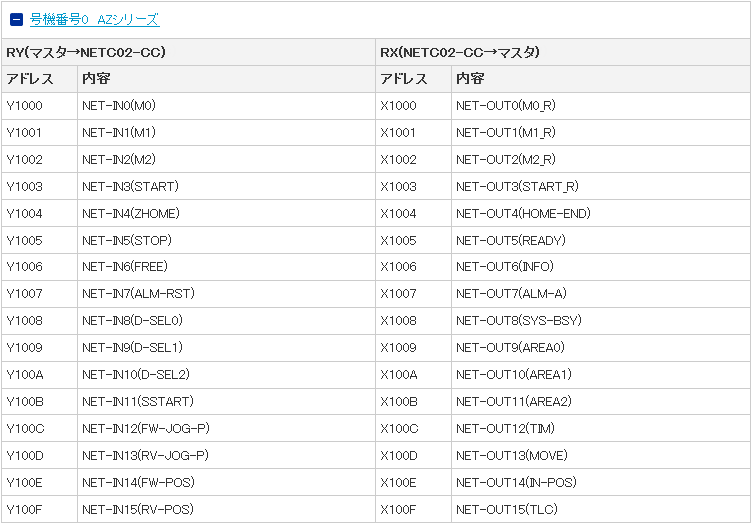

默認配置

技術支援工具 NETC02-CC用地址計算可以輕松計算出“NETC02-CC”與“CC-Link通信單元”組合時的遙控I/O和遙控寄存器的地址。

定位運行的方法
例如）使用運行數據No.0進行定位運行

以下操作將使用指定數據執行定位運行。

①

將NET-IN0（M0）=“OFF”、NET-IN1（M1）=“OFF”、NET-IN2（M2）=“OFF”，以選擇運行數據No.0。

②

將NET-IN3（START）打開，定位運行將開始。

③

關閉NET-IN3（START）。

連續運行的方法
例如）使用運行數據No.0進行連續運行

以下操作將使用指定數據執行連續運行。

①

將NET-IN0（M0）=“OFF”、NET-IN1（M1）=“OFF”、NET-IN2（M2）=“OFF”，以選擇運行數據No.0。

②

將NET-IN14（FW-POS）或NET-IN15（RV-POS）打開，連續運行將開始。

③

關閉NET-IN14（FW-POS）或NET-IN15（RV-POS）以停止運行。

產品類型： 網絡對應產品?控制器、αSTEP?步進電動機
機型、系列： CC-Link Ver.2.0、網絡轉換器、AZ系列
內容： 使用方法?設定方法
FAQ No： 456
