AR系列電磁制動可以不通過驅動器，直接由外部設備進行控制。

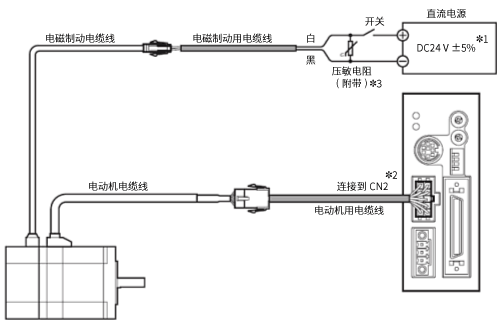

請參考下圖所示的AR系列脈沖序列輸入型（DC電源輸入）的控制系統。

連接步驟

1. 連接電磁制動電纜線和電磁制動用電纜線。
2. 將壓敏電阻并聯連接到直流電源的+DC24V端子和GND端子之間。
   （壓敏電阻沒有極性）
3. 將電磁制動用電纜線的導線連接到直流電源。
   將白色導線連接到直流電源的+DC24V，黑色導線連接到GND端子。

※1

電動機與驅動器之間的布線距離請?jiān)?0 m以下。

※2

電源電流容量如下：
AR24、AR26：0.05A以上
AR46：0.08A以上
AR66、AR69、AR98：0.25A以上

※3

內藏定位功能型（AC/DC電源輸入）和脈沖序列型（AC電源輸入）不附帶。
請另外準備SEMITEC公司的Z15D121（或相當型號）。

注意事項

• 電磁制動用的電源需要單獨準備。
  （當電動機與驅動器之間的距離延長至20m以上時，請使用DC24V±4%的電源）
• 電磁制動用電纜線的導線有極性，請正確連接。
  如果反向連接，電磁制動將無法正常工作。
• 電磁制動是無勵磁動作型。
  當開關接點閉合（電壓施加）時釋放，當開關接點打開（電壓釋放）時保持。
