步進電動機 PKP系列／
CVD系列 SC型驅動器
- 采用步進電動機
- 可不使用脈沖發生器進行速度控制
- 小型·高轉矩
- 速度控制范圍 0.02～600r/min
特征 | 步進電動機 PKP系列／CVD系列 SC型驅動器
推薦用于以下用途
-

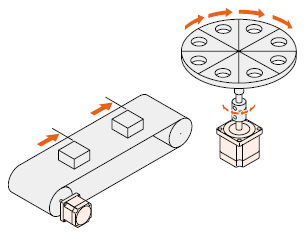

定量輸送運行
可以通過正轉輸入的ON、OFF運行
-

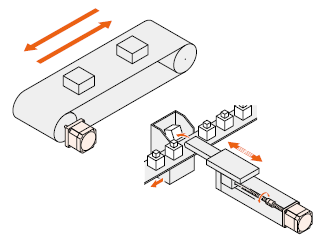

往復運行
可以通過正轉?反轉輸入的ON、OFF運行
-
2速切換運行
可以進行2速切換運行
-
平穩低速運行
速度范圍為0.02r/min～600r/min

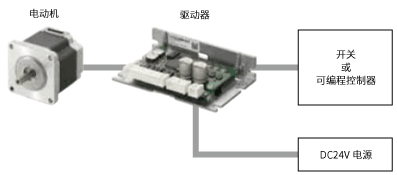

無需脈沖發生器。使用I/O控制實現簡單的系統配置
系統構成簡單，僅由電動機、驅動器和可編程控制器組成。通過驅動器的開關，可以進行運行速度、加減速時間、運行電流的設定，只需將FWD（RVS）輸入切換為ON、OFF。體驗如同調速電動機一般的簡單速度控制。
可以設定2種速度
驅動器可以設定2種速度，并可以從外部進行切換。
速度設定范圍：0.02r/min～600r/min
-
往復運行
-
2速切換運行
有助于電動機小型化和設備小型化
由于是低速高轉矩的步進電動機，不需安裝減速機。有助于電動機和設備的小型化。與轉速幾乎相同的感應電動機相比，僅需挑選一半尺寸的電動機即可進行驅動。

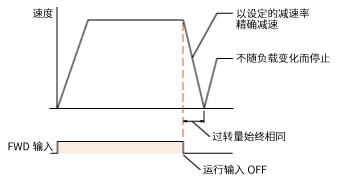

運行輸入OFF時的過轉量固定，可以提高停止位置的再現性
電動機停止時，即使負載重量發生變化，只要運行條件相同，減速移動量就不會因慣性負載或摩擦負載而變化。因此可以提高停止位置的再現性。
停止時也保持轉矩
由于停止時也向電動機供電，會產生轉矩。因此可以保持負載（保持力是勵磁最大靜止轉矩的50%）。
產品種類
請分別購買電動機、驅動器、連接電纜線。
（選擇電動機安裝尺寸后頁面會跳轉，將顯示以「＋」連接的電動機、驅動器、連接電纜線的候選品名。）
|
安裝尺寸
[mm] |
勵磁最大靜止轉矩
[N?m] |
設定速度范圍
[r/min] |
|---|---|---|
| 28 | 0.052 ～ 0.091 | 0.02 ～ 600 |
| 42 | 0.22 ～ 0.5 | |
| 60 | 0.66 ～ 2.1 |
