電動傳動裝置用安裝板CAD數據樣本
用于安裝電動傳動裝置的安裝板的 CAD數據樣本可以從該網站下載。 敬請在設計您的設備和產品時多加參考。
如何使用 CAD 資料
在CAD數據樣本中，預先考慮定位 PIN 和螺絲的尺寸和位置信息。
這有助于節省機構設計的時間。
適用產品和 CAD數據樣本類型
| 目標產品 | CAD數據樣本 | |||
|---|---|---|---|---|
| 產品種類 | 系列 | 種類 | 分類 | 格式 |
| 電動滑臺 |
EAS系列 EZS系列 EZSH系列 |
底板 | 2DCAD | DXF |
| 3DCAD | STEP | |||
| 工作物安裝板 | 2DCAD | DXF | ||
| 3DCAD | STEP | |||
| 小型電動缸 |
DRS2系列 DRLⅡ系列 |
底板 | 2DCAD | DXF |
| 3DCAD | STEP | |||
| 法蘭盤安裝板 | 2DCAD | DXF | ||
| 3DCAD | STEP | |||
| 中空旋轉傳動裝置 | DGⅡ系列 | 底板 | 2DCAD | DXF |
| 3DCAD | STEP | |||
| 工作安裝板 | 2DCAD | DXF | ||
| 3DCAD | STEP | |||
CAD數據樣本安裝示例
-
電動滑臺
-

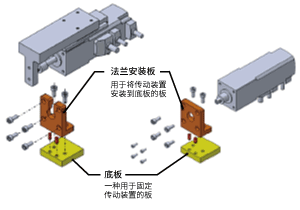

小型電動缸
中空旋轉傳動裝置
關于下載文件
CAD 樣本資料可在各產品詳情頁面的「資料下載」頁面取得。
（※下載需要登錄或用戶注冊）
