小型電動缸 DR系列 品名的閱讀方法

AZ系列搭載

小型電動缸

  • DR 1
  • 28 2
  • T 3
  • 2.5 4
  • BC 5
  • 03 6
  • -
  • AZ 7
  • A 8
  • K 9
  • R 10
  • -
  • P 11
1 系列名
DR
DR系列
2 安裝尺寸
20
20mm
28
28mm
3 類型
T
工作臺型
R
活塞桿型
4 導程
1
1mm
2.5
2.5mm
5 滾珠絲杠型
A
滾軋滾珠絲杠
AC
滾軋滾珠絲杠 帶外罩
B
精密滾珠絲杠
BC
精密滾珠絲杠 帶外罩
6 行程
02
25mm
03
30mm
7 搭載電動機
AZ
AZ系列
8 附加功能
A
無
9 電動機規格
K
DC電源輸入規格
10 電纜線出線方向※
U
朝上
D
朝下
R
朝右
L
朝左
11 安裝板
無
無安裝板
F
帶法蘭
P
帶底座

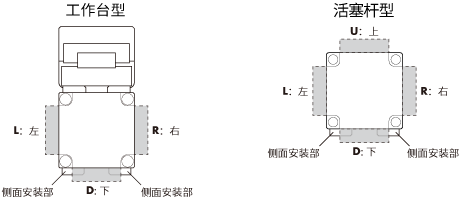

  • ※ 電纜線出線方向是指側面安裝部朝下時，從輸出軸對面看到的方向。
電纜線出線方向

驅動器

  • AZD 1
  • -
  • K 2
  • D 3
1 驅動器型
AZD
AZ系列驅動器
2 電源輸入
K
DC24V
3 型
D
內藏定位功能型
X
RS-485通信帶脈沖序列輸入型
無
脈沖序列輸入
EP
EtherNet/IP對應
ED
EtherCAT對應
PN
PROFINET對應

連接電纜線/可動連接電纜線

  • CC 1
  • 050 2
  • V 3
  • Z 4
  • 2 5
  • F 6
  • 2 7
1
CC
電纜線
2 長度
005
0.5m
010
1m
015
1.5m
020
2m
025
2.5m
030
3m
040
4m
050
5m
070
7m
100
10m
150
15m
200
20m
3 追加編號
4 適用機型
Z
AZ系列用
5
2
安裝尺寸20mm、28mm用
6 電纜線型
F
連接電纜線
R
可動連接電纜線
7 電纜線規格
2
DC電源輸入用
