步進電動機 PKP系列／PK系列（2相）

PKP242D23A2

PKP242D23A2

電動機
スクロールできます
產品類別 規格型號 交貨期 未稅定價(RMB) 未稅折扣單價(RMB)
電動機 PKP242D23A2 2個工作日 392.00 353.00
數量： (PCS)
數量： (PCS)
• 另外需要電動機用連接電纜線。
• 交貨期從我司收到貨款并安排下訂后開始計算（當日14:00截止下訂，逾時順延1個工作日）。詳細請點擊此處。

附屬品

  • 電動機：使用說明書

規格

特性

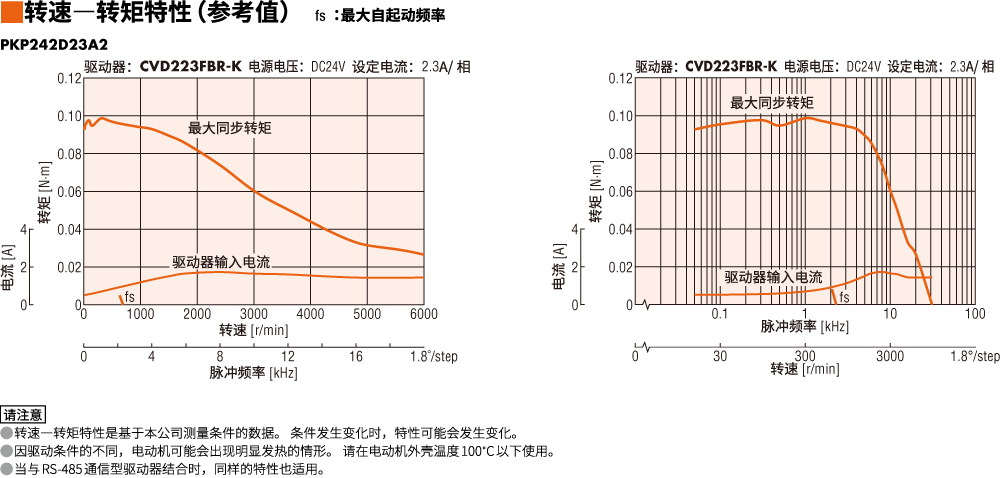

特性圖
特性圖

特性圖

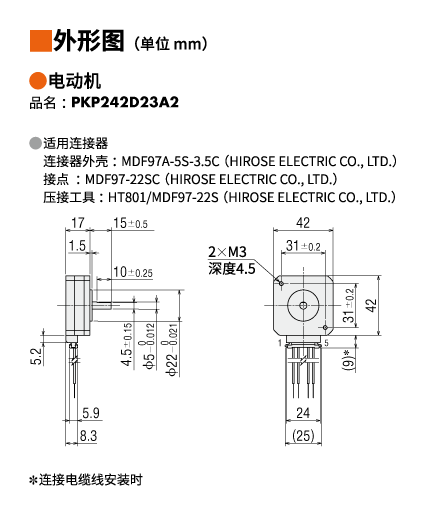

外形圖

電動機
電動機

電動機

資料下載

其他規格

一般規格

項目 規格
使用環境（運行時） 環境溫度 ?10～+50℃（無結冰）
薄型帶諧波減速機、諧波減速機型為 0～+40℃（無結冰）
環境濕度 85%以下（無結露）
環境 無腐蝕性氣體、塵埃。水、油等不得直接接觸。
溫度上升 線圈溫度上升在80℃以下（根據本公司的測量條件）
靜止角度誤差※1 ±3分（±0.05°）
［PKP21□、PKP242、PKP262是±5分（±0.083°），
PK26□J、PK26□JD是±2分（±0.034°）］
轉軸振幅 0.05T.I.R.（mm）※4 ※5
徑向間隙※2 0.025mm Max（負載5N）
［PKP203是負載2.5N］
軸向間隙※3 0.075mm Max（負載10N）
［PKP203?PKP21□是負載1N、PKP22□?PKP242?PKP262是負載2.5N］
安裝嵌合部相對于軸的同心度 0.075T.I.R.（mm）※4
安裝面相對于軸的垂直度 0.075T.I.R.（mm）※4
※1
全步進、無負載時的值（根據負載大小而變化）。
※2
徑向間隙：在電動機軸端部垂直方向施加5N負載（PKP203施加2.5N負載）時，徑向的軸位置的變位量。
※3
軸向間隙：在電動機軸上施加10N軸向負載（PKP203?PKP21□施加1N負載、PKP22□?PKP242?PKP262施加2.5N負載）時，軸向的軸位置的變位量。
※4
T.I.R.（Total Indicator Reading）：表示以基準軸心為中心，將測量部旋轉一周時，百分表讀數的總量。
※5
PKP244P是0.025T.I.R.(mm)
進行絕緣電阻測量、絕緣耐壓測試時，請將電動機與驅動器分開。此外，請不要對這些測試進行電動機的編碼器部分。

旋轉方向

表示從輸出軸側觀察的旋轉方向。
減速機輸出軸相對于標準型電動機輸出軸的旋轉方向，根據減速機的種類及減速比的不同而有所差異。請參考下表確認。

類型名 減速比 從電動機輸出軸側
觀察的旋轉方向
TS減速機型 3.6、7.2、10 同方向
20、30 逆方向
TH減速機型
安裝尺寸28mm		 7.2、10 逆方向
20、30 同方向
TH減速機型
安裝尺寸42mm、60mm、90mm		 3.6、7.2、10 同方向
20、30 逆方向
SH減速機型
安裝尺寸28mm		 7.2、36 同方向
9、10、18 逆方向
SH減速機型
安裝尺寸42mm、60mm		 3.6、7.2、9、10 同方向
18、36 逆方向
SH減速機型
安裝尺寸90mm		 3.6、7.2、9、10、18 同方向
36 逆方向
CS減速機型 5、10、15、20 同方向
FC減速機型
PS減速機型
PN減速機型
HPG減速機型		 全減速比 同方向
諧波減速機型 30、50、100 逆方向
標準型電動機插圖

容許徑向負載?容許軸向負載

單位 =N

類型 電動機安裝尺寸 電動機部件 品名 減速比 容許徑向負載 容許軸向負載
距軸端的距離 mm
0 5 10 15 20
高分辨率型
／
高分辨率型
帶編碼器
／
高分辨率型
帶電磁制動		 42mm PKP243、PKP244、PKP544、PKP546 - 20 25 34 52 - 10
56.4mm PKP264、PKP266、PKP268 54 67 89 130 - 20
60mm PKP564、PKP566、PKP569 90 100 130 180 270 20
標準型
／
標準型
帶編碼器
／
標準型
帶電磁制動		 20mm PKP213、PKP214 12 15 - - - 3
28mm PKP223、PKP224、PKP225、PKP523、
PKP525		 25 34 52 - - 5
35mm PKP233、PKP235 20 25 34 52 - 10
42mm PKP243、PKP244、PKP245、PKP246、
PKP544、PKP546		 20 25 34 52 - 10
50mm PK256、PK258 54 67 89 130 - 20
56.4mm PKP264、PKP266、PKP268 61 73 90 110 160 20
60mm PKP564、PKP566、PKP569 63 75 95 130 190 20
PKP262 20 25 34 - - 5
PK264J、PK266J、PK267J、PK269J 50 60 75 100 150 20
85mm PK296、PK299、PK2913、PKP296、
PKP299、PKP2913		 260 290 340 390 480 60
SH 減速機型 28mm PKP223 7.2、9、10、18、36 15 17 20 23 - 10
42mm PKP243 3.6、7.2、9、10、18、36 10 15 20 30 - 15
60mm PKP264 3.6、7.2、9、10 30 40 50 60 70 30
18、36 80 100 120 140 160
90mm PK296 3.6、7.2、9、10、18、36 220 250 300 350 400 100

電動機內部接線圖

雙極性 4根引線

雙極性 4根引線
