αSTEP AZ系列 mini驅動器 DC電源輸入

AZD-KR2D

AZD-KR2D

控制電路

スクロールできます
產品類別 規格型號 交貨期 未稅定價(RMB) 未稅折扣單價(RMB)
控制電路 AZD-KR2D 2個工作日 2,693.00 2,424.00
數量： (PCS)
數量： (PCS)
• 本產品為步進電動機用的驅動器單體品。
• 詳細規格及各種數據可能刊載在組合品名頁面。請在組合品名頁面確認。
• 交貨期從我司收到貨款并安排下訂后開始計算（當日14:00截止下訂，逾時順延1個工作日）。詳細請點擊此處。

附屬品

  • 控制電路: 無

規格

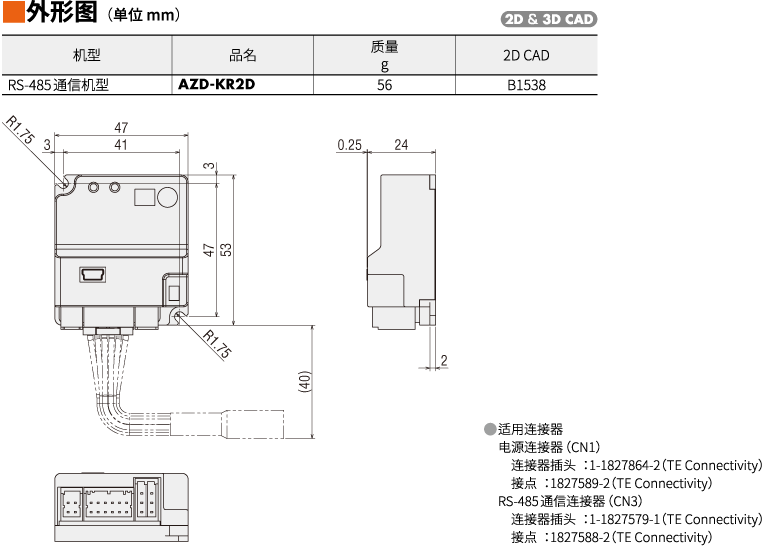

外形圖

驅動器
驅動器

驅動器

資料下載

其他規格

驅動器規格

驅動器品名 AZD-KRED AZD-KREP AZD-KRPN AZD-KREN AZD-KR2D AZD-KRX
界面 脈沖輸入 －
  • 2點，光耦合器
  • 最大輸入脈沖頻率
    線性驅動：1MHz（占空比50%時）
    開路集電極：250kHz（占空比50%時）
控制輸入 DC20～32 V
2點，光耦合器		 － DC4.5～32 V
5點，光耦合器
控制輸出 － DC4.5～32 V
3點，光耦合器?開路集電極
現場網絡 EtherCAT EtherNet/IP PROFINET Modbus TCP
Modbus UDP		 RS-485通信 RS-485通信

驅動器功能

驅動器品名 AZD-KREP
AZD-KRPN
AZD-KREN
AZD-KR2D		 AZD-KRX
定位數據數量 256點 256點※1
遙控I/O 輸入 16點
輸出 16點
設定工具 支援軟件 MEXE02
坐標管理方法 免電池絕對式系統
運行 定位運行 種類 定位運行 ○
定位壓推運行※2 ○
連結方式 單獨運行 ○
順序傳送 ○
多段變速（形狀連結） ○
程序
控制		 Loop運行（重復） ○
事件跳轉運行 ○
速度控制運行（連續運行） ○
原點返回運行 原點返回運行※3 ○
高速原點返回運行 ○
JOG運行 ○
監視/信息 波形監視 ○
過載檢測 ○
過熱檢測
（電動機·驅動器）		 ○
位置·速度信息 ○
溫度檢測
（電動機·驅動器）		 ○
電動機負載率 ○
行走距離·累計行走距離 ○
Alarm ○
※1
通過支援軟件MEXE02設置后可使用。
※2
壓推運行在減速機型電動機以及電動傳動裝置DGII系列中不可使用。
※3
AZD-KR2D不支持使用直接I/O的原點返回運行。

RS-485通信規格

協議 Modbus RTU模式
電氣特性 EIA-485標準、直線電纜線
使用雙絞線（推薦TIA/EIA-568B CAT5e以上），總延伸距離至50m。※
通信方式 半雙工通信、起停同步方式（數據：8位、停止位：1位/2位、奇偶：無/偶數/奇數）
傳送速度 可選擇9600bps/19200bps/38400bps/57600bps/115200bps/230400bps
連接形式 可連接至多31臺設備到可編程控制器（主站設備）
  • ※ 若因布線·配置導致電動機電纜線或電源電纜線產生的噪音成為問題，請采用屏蔽處理或使用鐵氧體磁芯。

驅動器 一般規格

項目 規格
使用環境 (運行時) 環境溫度 0∼+50℃ (無結冰)
環境濕度 85%以下 (無結露)
環境 無腐蝕性氣體·塵埃。水·油等不得直接接觸。

安全規格

法律法規資料

對應的法律法規資料可以從產品詳情頁的“資料下載”標簽中下載。
（可下載的文件類型因產品而異。）

各國的法律法規說明請點擊這里查看。

我司產品各系列對應的法律法規適應情況請點擊這里查看。

有害物質

不含有超過RoHS指令（2011/65/EU,2015/863/EU）規定值的物質（10種物質）。

我司產品對產品含有化學物質規定的應對措施請點擊這里查看。
