無刷電動機
體積小、重量輕、高輸出、高效率的電動機。通過搭載小型傳感器的電動機和專用驅動器，實現了對指令的精確速度控制，是具有優異速度范圍和速度變化率的電動機。
無刷電動機
概要?相關信息
概要
無刷電動機上無需使用通常被認為是DC電動機缺點的刷子和整流子等機械觸點。
DC電動機使用刷子和整流子進行旋轉，因此，需要定期進行維護；而無刷電動機使用霍爾IC（磁性傳感器）檢測到的信號進行旋轉，因此，無需維護。
系統構成
內藏霍爾IC的電動機和驅動器（控制電路）組合進行驅動。
使用速度設定器及外部直流電壓、數據設定器來設定電動機的轉速。
構造
無刷電動機中，三相電動機的轉子部使用永磁磁鋼。此外，定子內側內藏有檢測永磁磁鋼磁性變化的霍爾IC（磁性傳感器）。

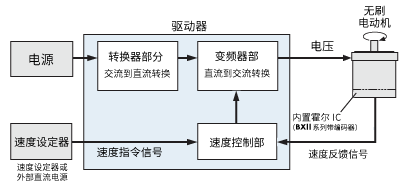

控制配置圖
驅動器的速度控制部對從電動機內藏的霍爾IC接收的速度反饋信號和速度設定器等設定的速度指令信號進行對比。
將對比結果發送到變頻器。變頻器部對施加到電動機上的電壓進行調節，控制電動機的轉速。
轉速-轉矩特性
無刷電動機能夠按固定轉矩從低速一直連續運行到額定轉速。此外，只要在額定轉矩內，即使負載大小有所變化，仍能夠按穩定速度旋轉。
無刷電動機分為可連續使用的連續運行領域（①）和短時運行領域（②）。短時運行領域可用作起動慣性體時的加速轉矩。
在該領域下，使用時間超過約5秒時，過載保護功能會自行起動并使電動機停止。
特點
優異的轉速穩定性

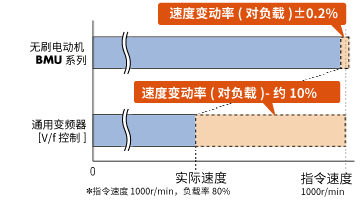

無刷電動機始終將設定轉速與電動機的轉速反饋信號進行比較，并調整電動機的施加電壓。 因此，即使負載變化，也能從低速到高速以穩定的轉速旋轉。
不對變頻器控制（V/F 控制）的三相感應電動機進行反饋控制; 因此當負載增加時轉速會顯著下降。 在重視轉速穩定性的應用時，推薦使用無刷電動機。
各機型的速度變動率（對負載）如下所示。表示負載在0～額定轉矩范圍內變化時，轉速如何變化。
| 機型 | 對負載速度變動率 | |
|---|---|---|
| 條件 | ||
| BMU系列 | ±0.2％ | 0～額定轉矩 額定轉速時 |
| BLE2系列 | ±0.2％ | |
| BLE系列 | ±0.5％ | |
| BXII系列 | ±0.05％ | |
| BLS系列 | ±0.2％ | |
| BLH系列 | ±0.2％（數字設定時） ±0.5％（模擬設定時、 PWM輸入設定時） |
|
| BLV系列 R類型 |
±0.01％ | |
廣泛的速度控制范圍
無刷電動機的速度控制范圍比AC調速電動機及變頻器更廣。
由于不像AC調速電動機那樣在低速時有使用轉矩限制，因此，無刷電動機適用于從低速到高速都需要一定轉矩的用途。
| 產品組 | 速度控制范圍 *※ | 速度比 |
|---|---|---|
| 無刷電動機 （適用于BMU系列） |
80～4000r/min | 1:50 |
| AC調速電動機 | 50Hz?：?90～1400r/min 60Hz?：?90～1600r/min |
1:15 1:17 |
- *速度控制范圍因品名而異。
除了單相 100V/200V 系統外，還提供三相 200V 電壓規格
AC電源輸入產品有單相 100V/200V 系統和三相 200V 系統電壓規格，可在全球主要國家使用。
我們還提供了DC電源輸入的產品。
有助于節能
無刷電動機的轉子部使用永磁磁鋼，可減少轉子的二次損耗。
因此，與采用變頻器控制的三相感應電動機?相比，耗電量約減少26%。有助于裝置的節能。
- *當輸出功率為 90W 時
薄型?大功率
無刷電動機的轉子使用永磁磁鋼，因此，實現了薄型和大功率。例如，與安裝尺寸90mm的三相感應電動機相比，全長縮短84.6mm，輸出功率達到1.3倍。
若采用無刷電動機，還有助于實現裝置小型化。
搭載保護功能，輸出警報
搭載過載保護功能及過壓保護功能等各種保護功能。保護功能啟動時，輸出警報。
符合海外安全規格
各系列已取得UL/CSA規格認證，并執行EN規格對應和CE標志。
