αSTEP AR系列 品名的閱讀方法
電動機
標準型
- ARM 1
- 6 2
- 6 3
- A 4
- 0 5
- C 6
PS、PN、諧波減速機型
- ARM 1
- 6 2
- 6 3
- A 4
- C 6
- -
- N 7
- 5 8
| 1 | 電動機種類 |
|
|---|---|---|
| 2 | 電動機安裝尺寸 |
|
| 3 | 電動機外殼長度 | |
| 4 | 輸出軸形狀 |
|
| 5 | 附加功能（軸形狀）※ |
|
| 6 | 電動機規格 |
|
| 7 | 減速機種類 |
|
| 8 | 減速比 | |
- ※ 沒有數字表示附加功能的標準型為單銑面規格。
TH減速機型
- ARM 1
- 6 2
- 6 3
- A 4
- C 5
- -
- T 6
- 7.2 7
- U 8
| 1 | 電動機種類 |
|
|---|---|---|
| 2 | 電動機安裝尺寸 |
|
| 3 | 電動機外殼長度 | |
| 4 | 輸出軸形狀 |
|
| 5 | 電動機規格 |
|
| 6 | 減速機種類 |
|
| 7 | 減速比 | |
| 8 | 電纜線出線方向※ |
|

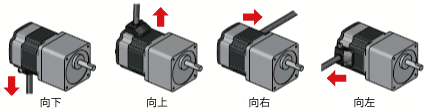

- ※ 電纜線出線方向是指，在輸出軸位于輸出軸面上側時，從輸出軸側看到的電纜線方向。
FC減速機型
- ARM 1
- 6 2
- 6 3
- A 4
- C 5
- -
- FC 6
- 7.2 7
- L 8
- A 9
| 1 | 電動機種類 |
|
|---|---|---|
| 2 | 電動機安裝尺寸 |
|
| 3 | 電動機外殼長度 | |
| 4 | 輸出軸形狀 |
|
| 5 | 電動機規格 |
|
| 6 | 減速機型 |
|
| 7 | 減速比 | |
| 8 | 輸出軸方向※ |
|
| 9 | 識別 |
|
- ※ 輸出軸方向是指，從電動機電纜線出線側看到的減速機輸出軸的方向。
驅動器
- ARD 1
- -
- C 2
- D 3
- 2 4
| 1 | 驅動器種類 |
|
|---|---|---|
| 2 | 電源輸入 |
內藏定位型
脈沖序列輸入型
|
| 3 | 種類 |
|
| 4 | 追加編號 | |
連接電纜線套件/可動連接電纜線套件
- CC 1
- 010 2
- V 3
- A 4
- F 5
- B 6
| 1 |
|
|
|---|---|---|
| 2 | 長度 |
|
| 3 | 追加編號 | |
| 4 | 適用機型 |
|
| 5 | 電纜線種類 |
|
| 6 | 內容 |
|
電動機
標準型
- ARM 1
- 2 2
- 4 3
- S 4
- A 5
- 0 6
- K 7
PS、PN、諧波減速機型
- ARM 1
- 2 2
- 4 3
- S 4
- A 5
- K 7
- -
- PS 8
- 10 9
| 1 | 電動機種類 |
|
|---|---|---|
| 2 | 電動機安裝尺寸 |
|
| 3 | 電動機外殼長度 | |
| 4 | 電動機識別 | |
| 5 | 輸出軸形狀 |
|
| 6 | 附加功能（軸形狀）※ |
|
| 7 | 電動機規格 |
|
| 8 | 減速機種類 |
|
| 9 | 減速比 | |
- ※ 沒有數字表示附加功能的標準型為單銑面規格。
TH減速機型
- ARM 1
- 6 2
- 6 3
- S 4
- A 5
- K 6
- -
- T 7
- 7.2 8
- U 9
| 1 | 電動機種類 |
|
|---|---|---|
| 2 | 電動機安裝尺寸 |
|
| 3 | 電動機外殼長度 | |
| 4 | 電動機識別 | |
| 5 | 輸出軸形狀 |
|
| 6 | 電動機規格 |
|
| 7 | 減速機種類 |
|
| 8 | 減速比 | |
| 9 | 電纜線出線方向※ |
|
- ※ 電纜線出線方向是指，在輸出軸位于輸出軸面上側時，從輸出軸側看到的電纜線方向。
驅動器
- ARD 1
- -
- K 2
- D 3
- 2 4
| 1 | 驅動器種類 |
|
|---|---|---|
| 2 | 電源輸入 |
|
| 3 | 種類 |
|
| 4 | 追加編號 | |
連接電纜線套件/可動連接電纜線套件
- CC 1
- 010 2
- V 3
- A 4
- 2 5
- F 6
- B 7
- 2 8
| 1 |
|
|
|---|---|---|
| 2 | 長度 |
|
| 3 | 追加編號 | |
| 4 | 適用機型 |
|
| 5 | 電纜線標識 | |
| 6 | 電纜線種類 |
|
| 7 | 內容 |
|
| 8 | 電纜線規格 |
|
