αSTEP AR系列 內藏定位型 運行種類/脈沖序列輸入型 通過擴展設定的主要附加功能
內藏定位型 運行種類
內藏定位型通過運行數據設定電動機的運行速度和移動量，并按照選擇的運行數據執行運行。
定位運行
運行模式

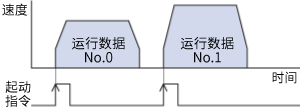

單獨運行
PTP（Point to Point）的定位運行。
連結運行
將運行數據連接起來的多段變速定位運行。

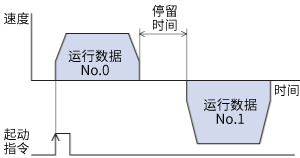

連結運行2
連接運行數據的帶定時器的定位運行。
定時器（停留時間）可以在0～50.000[s]范圍內設定。（設定單位 : 0.001[s]）
壓推運行※
對負載進行連續加壓的定位運行。
運行速度為電動機軸最大30[r/min]。
-
※ 請不要在減速機型號上進行壓推運行。
這可能導致電動機或減速機損壞。
<起動方法>
- 運行數據選擇方式
- 直接定位
- 順序傳送定位
原點返回運行
2傳感器方式
使用限位傳感器（+LS,-LS）的原點返回運行。
3傳感器方式
使用限位傳感器和HOME傳感器的原點返回運行。
壓推方式※
通過壓推滑臺等機械端進行原點返回運行。
-
※ 請不要在減速機型號上進行壓推運行。
這可能導致電動機或減速機損壞。
位置預置
- 在任意位置輸入P-PRESET，并確定原點的功能。
- 可以將原點位置設定為任意值。

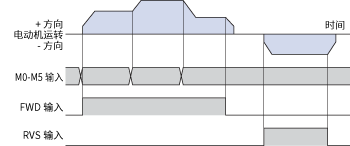

連結運行
- 速度點數：64點（No.0～63）
- 變速方法：更改運行數據進行編號。
其他運行※
JOG運行（測試運行）
通過輸入+JOG或-JOG，進行常規傳送。
自動返回動作
當電動機在無勵磁狀態下由于外力導致位置偏移時，會自動回歸到原來的停止位置。
- ※ 由于搭載了原點返回運行的序列，因此可以減輕上位主機的負擔，節省梯形圖制作的工作量。
脈沖序列輸入型 通過擴展設定實現的主要附加功能
| 項目 | 概要 | 基本設定 | 擴展設定 |
|---|---|---|---|
| 脈沖序列輸入方式的選擇 | 可以選擇單脈沖輸入、雙脈沖輸入方式（負邏輯）。 | ● | ● |
|
除了常規設定之外，還可以進行位相差輸入的設定。
|
- | ● | |
| 分辨率設定 | 可以通過功能轉換開關（D0、D1、CS0、CS1）選擇分辨率。 | ● | ● |
| 可以功能轉換開關（D0、D1、CS0、CS1）各自對應的電子減速機的值可以變更。 | - | ● | |
| 運行電流設定 | 可以通過電流設定開關（CURRENT）更改運行電流設定。 | ● | ● |
| 可以更改電流設定開關（CURRENT）的0～F（16級）各自對應的值。 | - | ● | |
| 停止電流比例設定 | 可以設定停止電流對運行電流的比例。 | - | ● |
| 電動機旋轉坐標的設定 | 可以設定電動機的旋轉坐標。 | - | ● |
| 電流ON信號（C-ON輸入） | 用于使電動機勵磁的輸入信號。 | ● | ● |
| 可以設定電源輸入時的C-ON輸入的邏輯。 | - | ● | |
|
電流開啟時勵磁位置返回動作 有效/無效 |
可以設定是否在電流開啟時執行勵磁位置（偏差0位置）的返回動作。 | - | ● |
| I/O輸入信號模式選擇 | 在執行壓推運行※1時輸入。 | - | ● |
| Alarm代碼信號的有效/無效 | 設定Alarm發生時輸出代碼。 | - | ● |
| END信號輸出范圍設定 | 可以更改END信號輸出范圍。 | - | ● |
| END信號輸出偏移 | 可以偏移END信號輸出值。 | - | ● |
| A/B相輸出 | 可用于確認電動機的位置。 | ● | ● |
| 定時信號輸出 | 在電動機旋轉7.2°時輸出。 | ● | ● |
| 速度平滑的設定 | 對運行指令進行平滑，抑制電動機的動作。 | ● | ● |
| 可以更改設定開關0～F（16級）各自對應的值。 | - | ● | |
|
正常模式用 振動抑制功能 |
可以設定抑制旋轉中的共振振動。 | - | ● |
| 可以設定抑制加減速時和停止時的振動。 | - | ● | |
|
電流控制模式用※2 增益調整 |
調整位置和速度環路增益。 | - | ● |
| 調整速度積分時間參數 | - | ● | |
| 設定減振控制振動頻率。 | - | ● | |
| 設定減振控制有效/無效。 | - | ● | |
| 選擇電源啟動時電動機勵磁位置 | 可以選擇電源啟動時的電動機勵磁位置。 | - | ● |
| 數據設定器設定 | 可以選擇將數據設定器的速度顯示設為帶符號還是絕對值顯示。 | - | ● |
| 可以設定速度監視用的減速機型電動機減速比。 | - | ● |
-
※1
-
請不使用減速機型進行壓推運行。這樣做可能會損壞電動機或減速機。
-
※2
-
除非需要進一步降低發熱和噪音，否則建議使用正常模式。
