支援工具 I/O轉換工具 SPT-C02
| 品名 | 適用產品 | ||
|---|---|---|---|
| 替換前 | 替換后 | ||
|
SPT-C02 | RK系列 | RKII系列 |
- ※ 請確認適用產品的品名如下。
概述

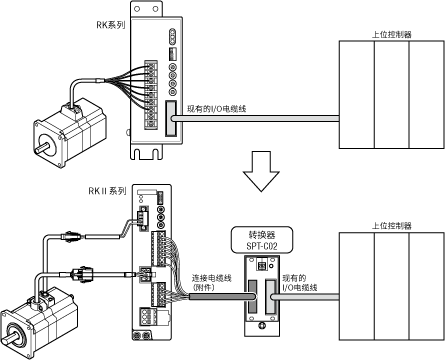

I/O轉換工具 SPT-C02是將RK系列替換到RKII系列的支援工具。
- 上位控制器與驅動器之間的連接用電纜線無需變更即可使用。
- 無需變更上位控制器的程序。
注意事項
使用 SPT-C02 時有以下限制。
- 請注意，RKII 系列在外形和特性上與 RK 系列不同。
- 需要 DC12~24V 的外部電源。
-
RK 系列的以下功能無法用 SPT-C02 替代。
自動電流OFF解除
平滑驅動解除 - 以下介紹電磁制動功能的運作方法。
| RK系列 | RKⅡ系列 | |
|---|---|---|
| 斷電位置保持模式 | → |
可以替換。 不連接AWO信號，請對導線進行絕緣處理。 |
| 節能模式 | → |
可以替換。 需要連接AWO信號。 |
| 電磁制動控制模式 | → | 無法替換。 |
- 步距角設定與切換如下。
| RK系列 | RKⅡ系列 | |
|---|---|---|
|
可任意設定2種步距角。 設定的兩種步距角可通過 C/S 信號進行切換。 |
→ |
可任意設定1種步距角。 當 CS 信號為 OFF 時，設定的步距角生效；為 ON 時，則使用基本步距角（0.72°）。 |
- 使用SPT-C02時，請確保符合相關法規和標準。
適用產品
資料

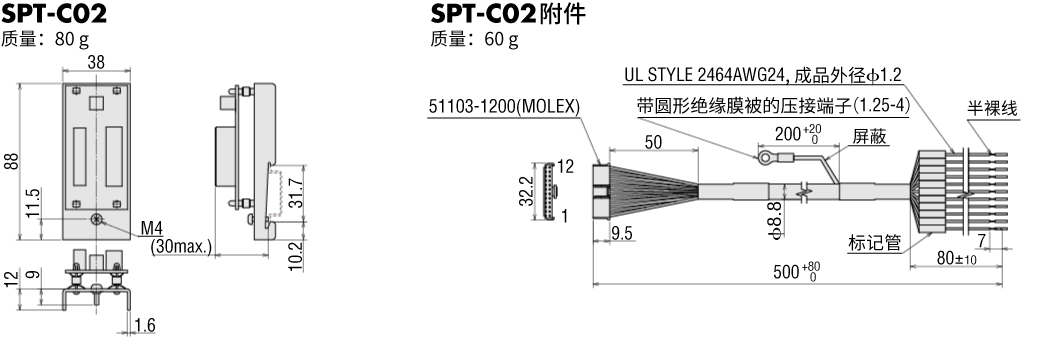

外形圖 （單位 mm）
