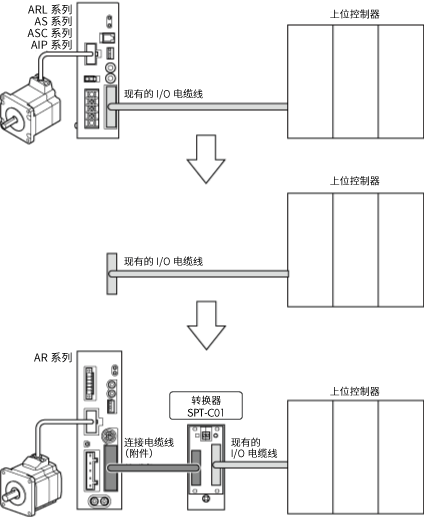

I/O轉換工具 SPT-C01是用于將ARL/AS/ASC/AIP系列 脈沖序列輸入型轉換為AR系列 脈沖序列輸入型的支援工具。

• 上位控制器與驅動器之間的連接用電纜線無需變更即可使用。
• 無需變更上位控制器的程序。

注意事項

使用SPT-C01時有以下限制。

• 請注意，AR 系列的外形和特性與目前使用的產品不同。
• SPT-C01 無法用于源輸出控制器。
• 上位控制器與驅動器的輸入輸出信號用GND必須是共通的，或者能夠設置為共通。
  使用 SPT-C01 時，各產品的 GND 會相互連接。
• 無法使用開路集電極的A相輸出、B相輸出。
• 更換前的產品所不具備的功能（AR系列特有的功能）將無法使用。（例如：電磁制動的自動控制功能等）
• 使用 SPT-C01 時，請確保符合相關法規和標準。

輸入輸出信號的連接示例

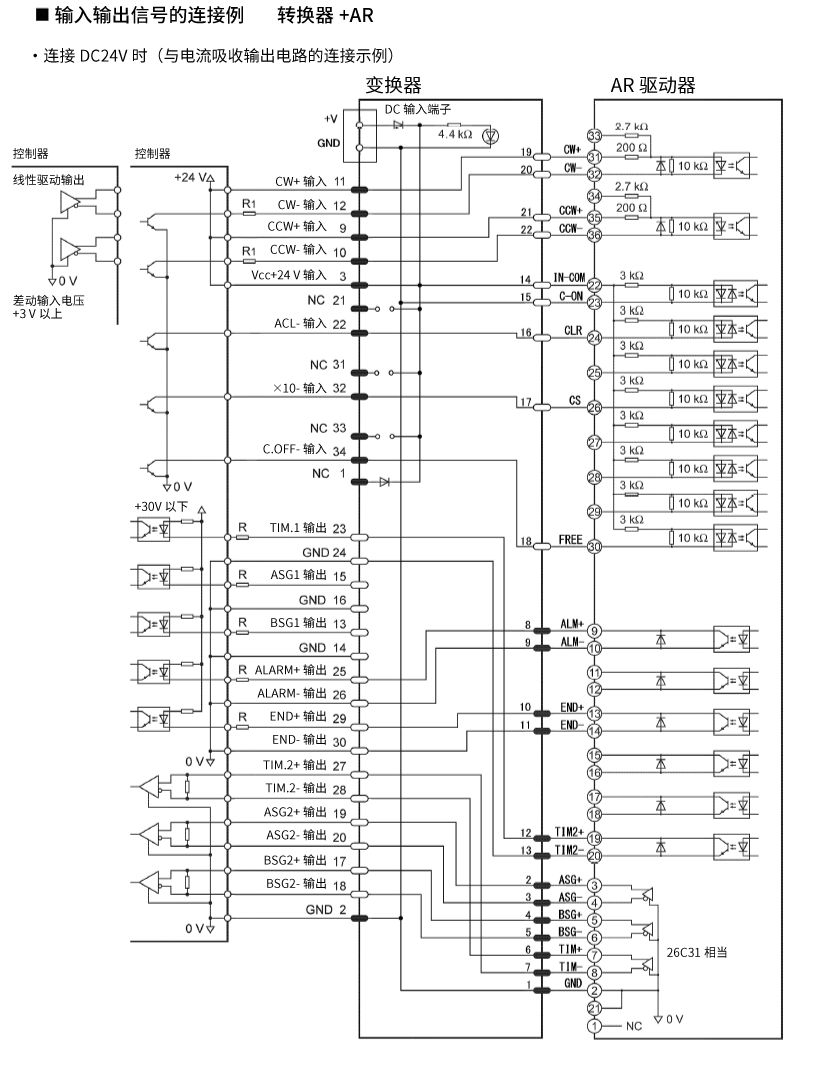

• 與DC24V連接時

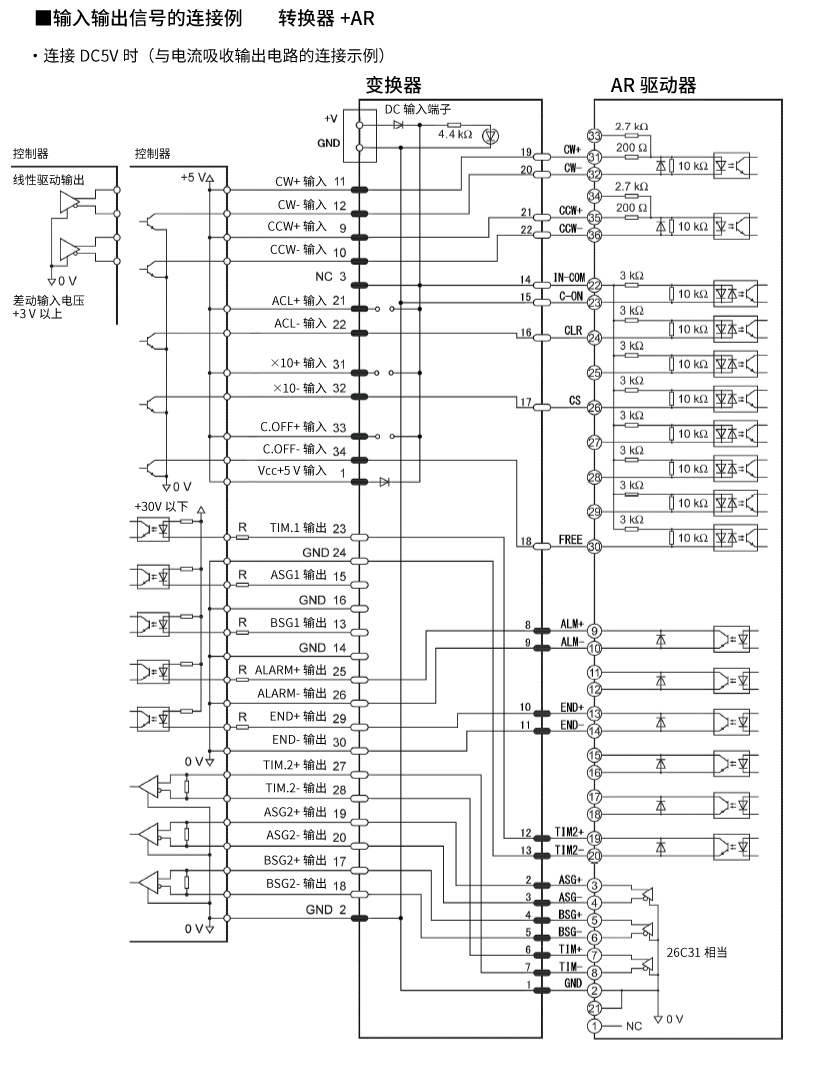

• 與DC5V連接時

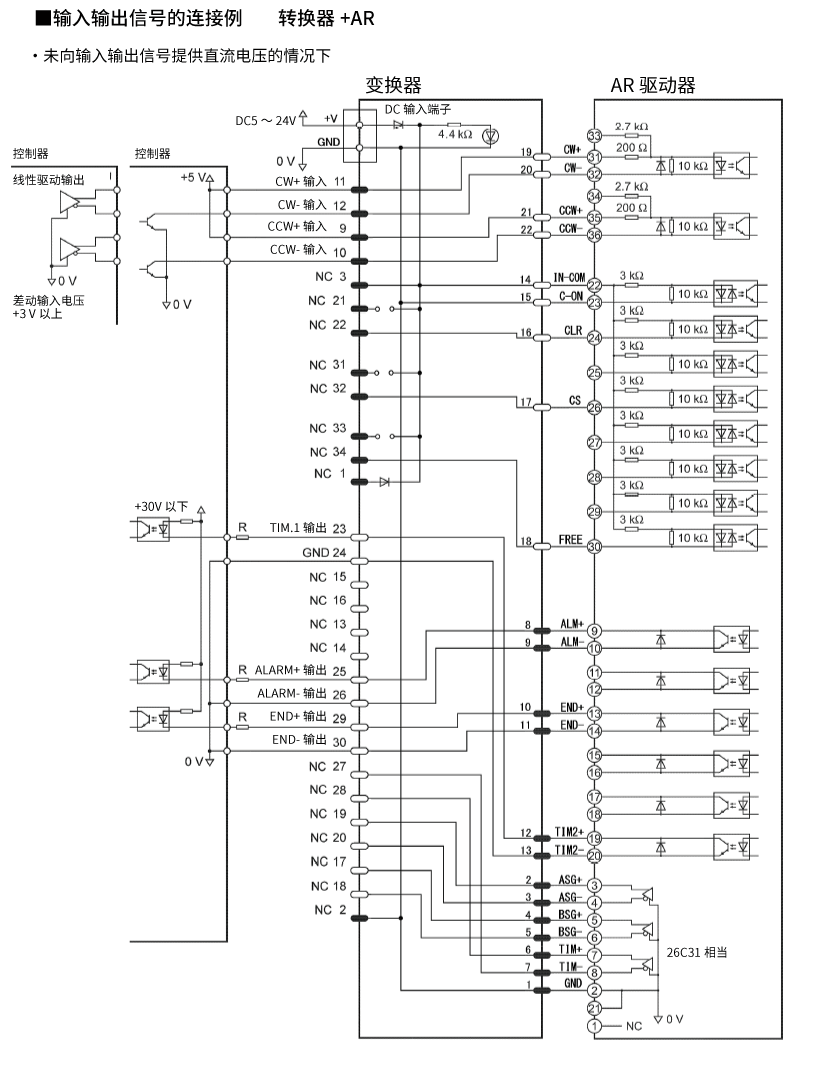

• 未對輸入輸出信號供應DC電源時?。ㄐ柽B接5～24V的外部電源。）

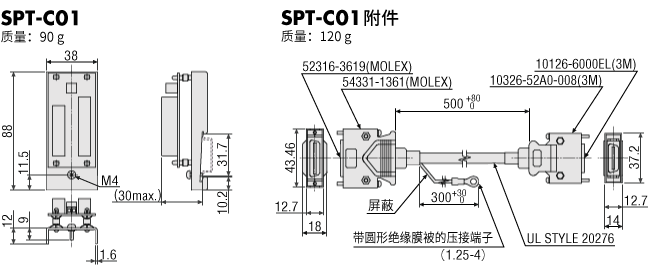

外形圖 （單位 mm）
