其他配件 機器人用安裝法蘭盤
用于在市售工業機器人上安裝電動夾爪EH系列等末端執行器的法蘭盤。
有助于減少夾具設計和制造的工時。
機器人側的安裝法蘭符合ISO9409-1（JIS B 8436）標準。
可以安裝到各公司機器人制造商的SCARA機器人和垂直多關節機械臂上。
材質：鋁合金
表面處理：無

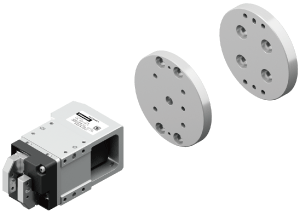

機器人用安裝法蘭盤
末端執行器側和機器人側的法蘭盤適配器成對提供。
- ※ 不提供連接機器人和法蘭盤適配器的螺栓。
-
末端執行器側 -
機器人側
產品列表
| 品名 | 機器人端適用的 ISO 規格 | 末端執行器側適用產品 | |
|---|---|---|---|
| 系列 | 品名 | ||
| P3F1 | 符合ISO 9409-1-31.5-4-M5標準 |
電動夾爪 EH系列 搭載αSTEP AZ系列 |
EH3-AZAKH |
| P3F2 | EH4-AZAKH、EH4T-AZAKH | ||
| P5F1 | 符合ISO 9409-1-50-4-M6標準 | EH3-AZAKH | |
| P5F2 | EH4-AZAKH、EH4T-AZAKH | ||
組合圖示
使用法蘭轉接器將末端執行器（電動夾爪EH系列）固定到機器人上。
可組合的工業機器人示例
-
安川電機株式會社
適用產品示例
- MOTOMAN-HC系列
-
精工愛普生株式會社
適用產品示例
- T系列
- VT
