其他配件 電動機 / 驅動器外蓋
東方馬達產品的保護罩。
電動機外罩
特征
此外蓋可保護電動機免受水和灰塵的影響。
符合保護等級 IP66 規格。
電動機安裝好后，即可安裝蓋子。
適用產品
| 無刷電動機 | 額定輸出 | 電動機種類 | 輸出軸型 |
|---|---|---|---|
| 系列 | |||
| BMU系列 | 30W、60W、120W | 連接器型 | 平行軸裝配型（僅出力軸側出線） |
| 圓軸型 | |||
|
標準型（IP40規格） IP65規格: |
平行軸裝配型 | ||
| 圓軸型 | |||
| BLE2系列※ | 30W、60W、120W | － | 平行軸裝配型（僅出力軸側出線） |
| 圓軸型 |
- ※ 不適用于帶電磁制動型。
更換用墊圈
| 品名 | |
|---|---|
|
PCMP5 |
- ※ 東方馬達建議一年后更換。
防塵?防濺型前蓋
驅動器外蓋
特征
用于保護驅動器的蓋子。 符合保護等級 IP20。
- ※ 設定 SW 用外蓋開啟時，PADC-CVD2 符合 IP10 標準
- 無需工具即可輕松安裝。
- 即使安裝了蓋子，也可以操作和檢查驅動器的設定開關。
- 可與 DIN 導軌安裝腳座（單獨另售）搭配使用。
CVD 系列用（附安裝板水平出線）
| 驅動器外罩 | 適用產品 | ||||||
|---|---|---|---|---|---|---|---|
| 品名 | 2相步進電動機用 | 5相步進電動機用 | |||||
|
脈沖序列輸入 系列 |
RS-485 通訊 系列 |
脈沖序列輸入 型 |
全閉環控制 系列 |
RS-485通信 系列 |
SC型 | ||
|
PADC-CVD2 |
CVD205BR-K CVD206BR-K CVD215BR-K CVD223BR-K CVD223FBR-K CVD223F2BR-K CVD228BR-K CVD242BR-K CVD245BR-K |
CVD2BR-KR |
CVD503BR-K CVD507BR-K CVD512BR-K CVD514BR-K CVD518BR-K CVD524BR-K CVD528BR-K CVD538BR-K |
CVD5BR-KF | CVD5BR-KR |
CVD512BR-KSC CVD518BR-KSC CVD524BR-KSC |
安裝方法
-
①
-
②
- ※ 對于 RS-485通信型，安裝前先插入側面連接器。
CVD系列 多軸型 EtherCAT對應用(附安裝板水平出線)
| 驅動器外罩 | 適用產品 | |
|---|---|---|
| 品名 | 2相／5相步進電動機用 | |
| 多軸型 | ||
|
PADC-CVD4ARED | CVD4ABR-KED |
安裝示例
BLH系列用
| 驅動器外罩 | 適用產品 | |||
|---|---|---|---|---|
| 品名 | 模擬信號設定型 | 數字設定型 | RS-485通信型 | |
|
PADC-BLH2D |
BLH2D15（H）-K BLH2D30（H/DH）-K BLH2D50（H/DH）-K |
BLH2D15（H）-KD BLH2D30（H/DH）-KD BLH2D50（H/DH）-KD |
BLH2D15（H）-KR BLH2D30（H/DH）-KR BLH2D50（H/DH）-KR |

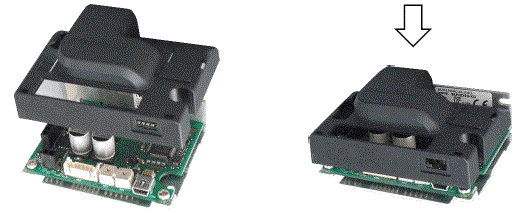

安裝方法
- ※ 請按照驅動器的使用說明書使用驅動器。
將其放在驅動器上并將其安裝到位。 不需要任何工具。
前蓋
用于防止運轉速度因意外接觸或類似問題而改變。
- ※ 安裝前蓋不符合防水規格。 此外，本產品不能與電路產品安裝底座（產品名稱：MAFP05□）一起使用。
| 品名 | 適用產品 | |
|---|---|---|
| 調速電動機 | ||
|
PAFC02 | US系列 |
