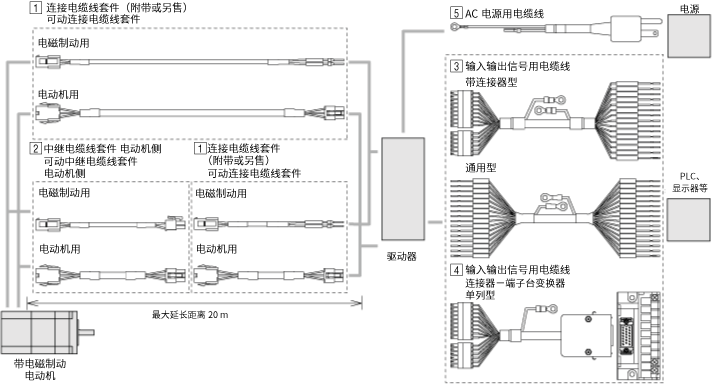

電纜線 RKII系列 脈沖序列輸入型用
-
※ 請務必使用連接用電纜線連接電動機和驅動器。
對于不包含1m、2m或3m電纜線的類型，請選擇連接用電纜線套件。
（電動機內的編碼器電纜線和電磁制動電纜線無法直接連接驅動器。 ）
- ※ 如電纜線需要彎曲，請使用可動電纜線。 點擊此處關于使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [3] | 輸入輸出信號用電纜線連接器型 |
| 輸入輸出信號用電纜線通用型 | |
| [4] | 輸入輸出信號用電纜線連接器-端子臺變換器 單列型 |
| [5] | AC電源用電纜線 |
→點擊此處查看電纜線產品一覽
連接用電纜線
電動機與驅動器間的連接用電纜線。
電動機用連接用電纜線套件/電動機用可動連接用電纜線套件
對于不包含1m、2m或3m電纜線的類型，請選擇連接用電纜線套件。
（電動機內的編碼器電纜線和電磁制動電纜線無法直接連接驅動器。 ）
電動機/電磁制動 連接用電纜線套件、電動機/電磁制動 可動連接用電纜線套件
對于不包含1m、2m或3m電纜線的類型，請選擇連接用電纜線套件。
（電動機內的編碼器電纜線和電磁制動電纜線無法直接連接驅動器。 ）
[2]電動機用中繼電纜線套件、電動機用可動中繼電纜線套件
[2]電動機/電磁制動 中繼電纜線套件、電動機/電磁制動 可動中繼電纜線套件
| 長度 | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 產品名稱 | 產品名稱 | ||
![[2]中繼電纜線套件 電動機用／電磁制動用、可動中繼電纜線套件 電動機用／電磁制動用](/sites/default/files/image/products/accessories/cable/rk2-pulse/cable-rk2-pulse_04_ja.webp)
|
1 | CC010VPFBT | CC010VPRBT |
| 2 | CC020VPFBT | CC020VPRBT | |
| 3 | CC030VPFBT | CC030VPRBT | |
| 5 | CC050VPFBT | CC050VPRBT | |
| 7 | CC070VPFBT | CC070VPRBT | |
| 10 | CC100VPFBT | CC100VPRBT | |
| 15 | CC150VPFBT | CC150VPRBT |
其他電纜線
此電纜線可用于連接驅動器和控制器。
[3]輸入輸出信號用電纜線
連接器型
用于各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易于屏蔽接地的圓形端子接地線。提供標記管以便于識別導線。
| 產品名稱 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
完成 外徑 |
|
|---|---|---|---|---|---|---|
|
CC15D005C-1 | 0.5 | 15 | 24 | φ1.1 | φ7.5 |
| CC15D010C-1 | 1 | |||||
| CC15D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 兩側散開線
- 帶有便于屏蔽接地的圓形端子接地線
- 可根據用戶所使用的功能選擇導線芯數
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[4]輸入輸出信號用電纜線 連接器-端子臺變換器 單列型
可利用端子臺連接驅動器與上位控制器或傳感器的轉換組合。
- 附屬信號名稱顯示板，驅動器信號名稱一目了然
- 可進行DIN導軌安裝和螺絲安裝。
- 螺絲松動也不會掉落的擰緊式端子。
- 圓形和Y形壓接端子均可使用的壓接端子。
[5]AC電源用電纜線
用于連接驅動器與AC電源的電纜線。提供帶電源插頭和不帶電源插頭2種類型電纜線。
| 品名 |
長度 （m） |
類型 | 電源電壓 | |
|---|---|---|---|---|
|
CC01AC03P | 1 | 帶插頭 | 單相100-120V |
| CC02AC03P | 2 | |||
| CC03AC03P | 3 | |||
|
CC01AC03N | 1 | 無插頭 |
單相100-120V 單相200-240V |
| CC02AC03N | 2 | |||
| CC03AC03N | 3 | |||
|
CC01AC04N | 1 | 三相200-240V | |
| CC02AC04N | 2 | |||
| CC03AC04N | 3 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
