電纜線 NX系列用

ケーブル　NX系列用

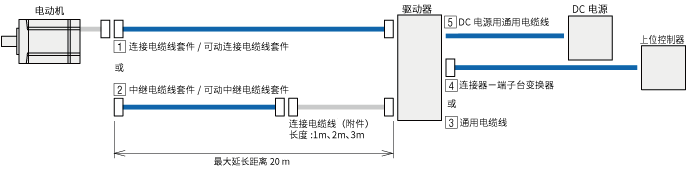

連接用電纜線

電動機與驅動器間的連接用電纜線。

[1] 連接用電纜線套件/可動連接用電纜線套件

一套電動機用電纜線、編碼器用電纜線、和電磁剎車電纜線（附電磁剎車電動機用）的套件。
如果未附帶的電纜線長度為1m、2m或3m，請選擇連接電纜線套件。

中繼電纜線套件電動機側
長度 連接用電纜線套件 可動連接用電纜線套件 連接用電纜線套件
（附電磁剎車型用） 		可動連接用電纜線套件
（附電磁剎車型用）
品名 品名 品名 品名
1 - CC010VNR - CC010VNRB
2 - CC020VNR - CC020VNRB
3 - CC030VNR - CC030VNRB
5 CC050VNF CC050VNR CC050VNFB CC050VNRB
7 CC070VNF CC070VNR CC070VNFB CC070VNRB
10 CC100VNF CC100VNR CC100VNFB CC100VNRB
15 CC150VNF CC150VNR CC150VNFB CC150VNRB
20 CC200VNF CC200VNR CC200VNFB CC200VNRB

可動電纜線使用注意事項

[2]中繼電纜線套件/可動中繼電纜線套件

一套電機用電纜線、編碼器用電纜線、和電磁剎車電纜線（附電磁剎車電機用）的套件。
如果連接用電纜線長度不足，請使用以下中繼電纜線進行延長。
延長使用時，電纜線長度請?jiān)O(shè)在 20 m 以內。

中繼電纜線套件電動機側
長度 中繼電纜線套件 可動中繼電纜線套件 中繼電纜線套件
（附電磁剎車型用） 		可動中繼電纜線套件
（附電磁剎車型用）
品名 品名 品名 品名
1 CC010VNFT CC010VNRT CC010VNFBT CC010VNRBT
2 CC020VNFT CC020VNRT CC020VNFBT CC020VNRBT
3 CC030VNFT CC030VNRT CC030VNFBT CC030VNRBT
5 CC050VNFT CC050VNRT CC050VNFBT CC050VNRBT
7 CC070VNFT CC070VNRT CC070VNFBT CC070VNRBT
10 CC100VNFT CC100VNRT CC100VNFBT CC100VNRBT
15 CC150VNFT CC150VNRT CC150VNFBT CC150VNRBT

可動電纜線使用注意事項

其他電纜線

此電纜線可用于連接驅動器和控制器。

[3]輸出入信號用電纜線通用型：標準式

使用抗噪音屏蔽電纜線。 易于屏蔽接地的圓形端子接地線。

  品名 長度
（m）
[3]輸入輸出信號用電纜線 通用型：直線
CC20D1E 1
CC20D2E 2
[3]輸入輸出信號用電纜線 通用型：直線
CC36D1E 1
CC36D2E 2

[3]輸出入信號用電纜線通用型：水平式

使用抗噪音屏蔽電纜線。 易于屏蔽接地的圓形端子接地線。

  品名 長度
（m）
[3]輸入輸出信號用電纜線 通用型：水平出線
CC20D1AE 1
CC20D2AE 2
CC36D1AE 1
CC36D2AE 2

[4]連接器-端子臺轉換器 單列型

可利用端子臺連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。 易于屏蔽接地的圓形端子接地線。

  極數 品名 電纜線長度
（m）
連接器端子臺轉換組合 CC36T10E
20極 CC20T10E 1
連接器端子臺轉換組合 CC36T10E
36極 CC36T10E 1

  • 附有驅動器信號的腳位名稱，可一目了然的掌握信號腳位。
    雙面打印使得即使打開或關閉蓋子也可以檢查信號名稱。

    驅動信號名顯示板
  • 可提高布線安裝效率。
  • 可進行 DIN 導軌安裝或螺絲安裝。
  • 不能使用圓形端子。

[4]連接器-端子臺轉換器 雙列型

可利用端子臺連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。 易于屏蔽接地的圓形端子接地線。

  極數 品名 電纜線長度
（m）
連接器端子臺轉換組合 CC36WT05AE
36極 CC36WT05AE 0.5
CC36WT10AE 1

  • 附有驅動器信號名稱可一目了然的信號名稱顯示板。 可提高布線安裝效率。

    產品別信號名顯示板
  • 可進行 DIN 導軌安裝或螺絲安裝。

  • 一組水平式連接器，可用于節省垂直方向的空間。

    水平出線連接器實現省空間化
  • 螺絲固定式，即使螺絲松動，也能防止產品掉落。
  • 圓形和 Y 形壓接端子均可使用的壓接端子。

[5]DC電源用通用電纜線

DC 電源輸入與電磁剎車用屏蔽電纜線。 易于屏蔽接地的圓形端子接地線。

  品名 長度
（m） 		AWG 絕緣體
外徑 		成品
外徑
[5]DC電源用通用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
