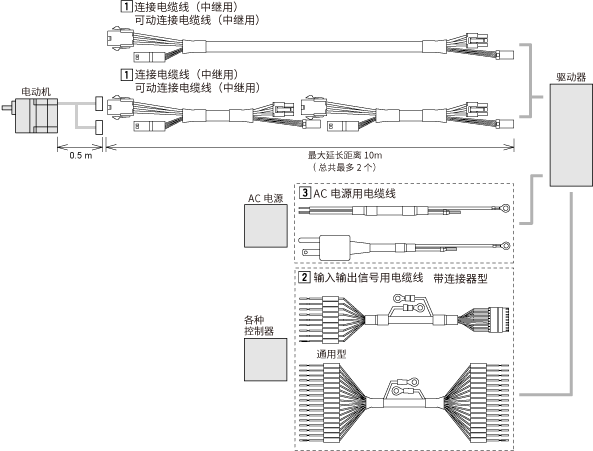

電纜線 BMU系列 電纜線型用
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [1] | 連接電纜線(中繼用) |
| 可動連接電纜線(中繼用) |
- ※ 如電纜線需要彎曲，請使用可動電纜線。 點擊此處關于使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [2] | 輸入輸出信號用電纜線 連接器型 |
| 輸入輸出信號用電纜線 通用型 | |
| [3] | AC電源用電纜線 |
→點擊此處查看電纜線產品一覽
連接電纜線
其他電纜線
此電纜線可用于連接驅動器和控制器。
[2]輸入輸出信號用電纜線
連接器型
用于各種速度控制器和驅動器的電纜線接線的屏蔽電纜線。配備易于屏蔽接地的圓形端子接地線。 提供標記管以便于識別導線。
30W、60W、120W用
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣體 外徑 |
完成 外徑 |
|
|---|---|---|---|---|---|---|
 |
CC09D005C-1 | 0.5 | 9 | 24 | φ1.1 | φ6.7 |
| CC09D010C-1 | 1 | |||||
| CC09D020C-1 | 2 |
200W、400W用
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣體 外徑 |
完成 外徑 |
|
|---|---|---|---|---|---|---|
 |
CC12D005C-1 | 0.5 | 12 | 24 | φ1.1 | φ7.5 |
| CC12D010C-1 | 1 | |||||
| CC12D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 兩側散開線
- 帶有便于屏蔽接地的圓形端子接地線
- 可根據用戶所使用的功能選擇導線芯數
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[3]AC電源用電纜線
用于連接驅動器與AC電源的電纜線。提供帶電源插頭和不帶電源插頭2種類型電纜線。
| 品名 |
長度 （m） |
類型 | 電源電壓 | |
|---|---|---|---|---|
|
CC01AC03P | 1 | 帶插頭 | 單相100-120V |
| CC02AC03P | 2 | |||
| CC03AC03P | 3 | |||
|
CC01AC03N | 1 | 無插頭 |
單相100-120V 單相200-240V |
| CC02AC03N | 2 | |||
| CC03AC03N | 3 | |||
|
CC01AC04N | 1 | 三相200-240V | |
| CC02AC04N | 2 | |||
| CC03AC04N | 3 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
