電纜線 DSC系列用

DSC系列用

連接電纜線

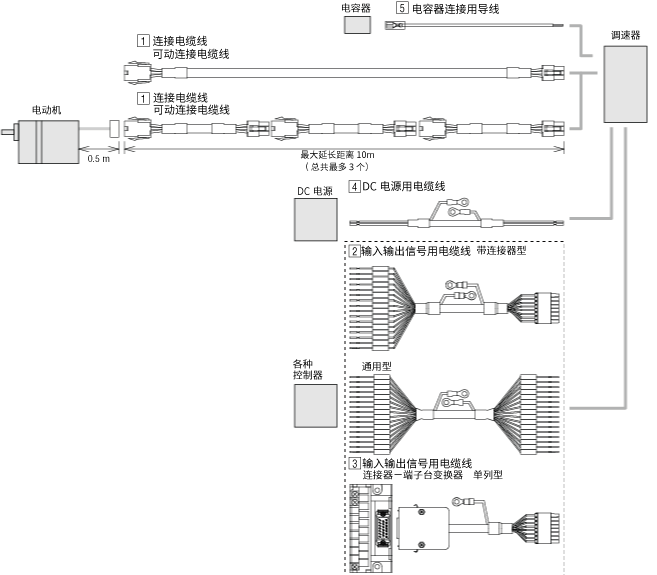

適用于將電動機連接到調速器的電纜線。

[1]連接電纜線 電動機用、可動連接電纜線 電動機用

長度 連接電纜線 可動連接電纜線
品名 品名
[1]連接電纜線 電動機用、可動連接電纜線 電動機用
1 CC01SC CC01SCR
2 CC02SC CC02SCR
3 CC03SC CC03SCR
5 CC05SC CC05SCR
10 CC10SC CC10SCR

可動電纜線使用注意事項

[1]連接電纜線 電動機用/電磁制動用、可動連接電纜線 電動機用/電磁制動用

長度 連接電纜線 可動連接電纜線
品名 品名
[1]連接電纜線 電動機用/電磁制動用、可動連接電纜線 電動機用/電磁制動用
1 CC01SCM CC01SCMR
2 CC02SCM CC02SCMR
3 CC03SCM CC03SCMR
5 CC05SCM CC05SCMR
10 CC10SCM CC10SCMR

可動電纜線使用注意事項

其他電纜線

適用于驅動器和控制器等連接的電纜線。

[2]輸入輸出信號用電纜線

帶連接器型

用于各種調速器和驅動器的輸入輸出信號配線的屏蔽電纜線。接地線帶圓形端子，易于屏蔽接地。配有便于識別導線的標記管。

品名 長度
（m） 		芯數 AWG 絕緣體
外徑 		加工
外徑
[2]輸入輸出信號用電纜線
CC16D005C-1 0.5 16 24 φ1.1 φ7.5
CC16D010C-1 1
CC16D020C-1 2

通用型

  • 多芯屏蔽型電纜線
  • 兩側散開線
  • 帶有便于屏蔽接地的圓形端子接地線
  • 可根據用戶所使用的功能選擇導線芯數
  品名 長度
（m） 		芯數 AWG 絕緣體
外徑 		成品
外徑
輸入輸出信號用電纜線通用型
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

連接器 - 端子臺變換器 單列型

可以將驅動器與上位控制器或傳感器通過端子臺連接的變換器。

極數 品名 電纜線長度
（m）
連接器 - 端子臺變換器 CC16T05E
16極 CC16T05E 0.5
CC16T10E 1
  • 附帶信號名稱顯示板，可一目了然地了解驅動器信號名稱。
    采用雙面印刷，打開或關閉蓋子都可以確認信號名稱。
  • 可以使用DIN導軌安裝和螺釘安裝。
  • 采用螺釘固定式，即使螺絲松動，也能防止產品掉落。
  • 壓接端子可以使用圓形端子和Y形端子。

[4]DC電源用電纜線

DC電源輸入與電磁制動用屏蔽電纜線。 帶有便于屏蔽接地的圓形端子接地線。

  品名 長度
（m） 		AWG 絕緣體
外徑 		成品
外徑
DC電源用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5

[5]電容器連接用導線

可以直接連接到電容器端子的帶端子導線。

品名 套裝內容
帶連接器導線，可直接連接到電容器的端子
LCCN0510 白色：5根
紅色：5根


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
