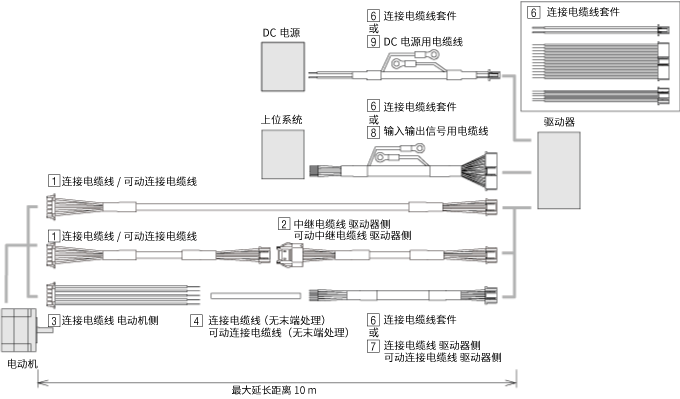

電纜線 5相步進電動機 PKP系列/CVD系列 SC型驅動器用
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [1] | 連接電纜線 |
| 可動連接電纜線 | |
| [2] | 中繼電纜線驅動器側 |
| 可動中繼電纜線驅動側 | |
| [3] | 電動機側連接電纜線 |
| [4] | 無終端處理連接電纜線 |
| 無終端處理可動連接電纜線 |
- ※如電纜線需要彎曲，請使用可動電纜線。 點擊這里有關使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [6] | 連接電纜線套件 |
| [7] | 連接電纜線驅動器側 |
| 可動連接電纜線驅動器側 | |
| [8] | 輸入輸出信號用電纜線 |
| [9] | DC電源用電纜線 |
→點擊這里查看電纜線產品線
連接電纜線
[1]連接電纜線、可動連接電纜線
- 兩側帶連接器，直接連接電動機和驅動器。

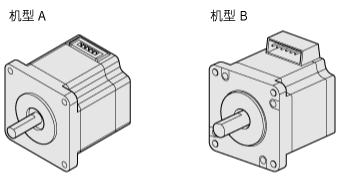

- 電動機有2種連接器形狀，請選擇符合各鏈接器形狀的電纜線
| 插圖中的數字 | 電動機 | 適用驅動器 | 電纜線產品名稱 | |
|---|---|---|---|---|
| 安裝尺寸 | 連接器形狀 | |||
| [1] | 28mm | 機型B |
CVD512BR-KSC CVD512B-KSC |
CCM□□□V5AAF CCM□□□V5AAR |
| 42mm | 機型A |
CVD518BR-KSC CVD518B-KSC |
CCM□□□V5AEF CCM□□□V5AER |
|
| 60mm |
CVD524BR-KSC CVD524B-KSC |
|||
[1]連接電纜線、可動連接電纜線（安裝尺寸：20 mm，28 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AAF | CCM005V5AAR |
| 1 | CCM010V5AAF | CCM010V5AAR | |
| 1.5 | CCM015V5AAF | CCM015V5AAR | |
| 2 | CCM020V5AAF | CCM020V5AAR | |
| 2.5 | CCM025V5AAF | CCM025V5AAR | |
| 3 | CCM030V5AAF | CCM030V5AAR | |
| 4 | CCM040V5AAF | CCM040V5AAR | |
| 5 | CCM050V5AAF | CCM050V5AAR | |
| 7 | CCM070V5AAF | CCM070V5AAR | |
| 10 | CCM100V5AAF | CCM100V5AAR |
[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm、60 mm）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AEF | CCM005V5AER |
| 1 | CCM010V5AEF | CCM010V5AER | |
| 1.5 | CCM015V5AEF | CCM015V5AER | |
| 2 | CCM020V5AEF | CCM020V5AER | |
| 2.5 | CCM025V5AEF | CCM025V5AER | |
| 3 | CCM030V5AEF | CCM030V5AER | |
| 4 | CCM040V5AEF | CCM040V5AER | |
| 5 | CCM050V5AEF | CCM050V5AER | |
| 7 | CCM070V5AEF | CCM070V5AER | |
| 10 | CCM100V5AEF | CCM100V5AER |
[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側
- 這些電纜線可用于延長連接電纜線。
- 延長使用時，電纜線長度請設在10m以內。
- 用于電動機與驅動器間的連接電纜線合計最多3條。
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ADFT | CCM005V5ADRT |
| 1 | CCM010V5ADFT | CCM010V5ADRT | |
| 1.5 | CCM015V5ADFT | CCM015V5ADRT | |
| 2 | CCM020V5ADFT | CCM020V5ADRT | |
| 2.5 | CCM025V5ADFT | CCM025V5ADRT | |
| 3 | CCM030V5ADFT | CCM030V5ADRT | |
| 4 | CCM040V5ADFT | CCM040V5ADRT | |
| 5 | CCM050V5ADFT | CCM050V5ADRT | |
| 7 | CCM070V5ADFT | CCM070V5ADRT | |
| 9 | CCM090V5ADFT | CCM090V5ADRT |
[3]連接電纜線（電動機側）
提供帶壓接連接器的導線型連接電纜線，方便連接器連接方式電動機。
[4]不含端子處理的連接電纜線、不含端子處理的可動連接電纜線
連接電纜線用于延長電動機和驅動器之間的距離。 電動機和驅動器之間的總長度應最大10m。
5相步進電動機可用于電動機額定電流最大為2.4A的產品。
其他電纜線
驅動器和控制器可采用電纜線連接。
[6]連接電纜線套件
該套件包括用于將電動機、電源和輸入輸出信號連接到驅動器的連接電纜線。
驅動器端帶有連接器。
| 品名 | 適用產品 | 連接器名稱 | 連接器產品名稱 | 長度 |
導體 AWG |
|
|---|---|---|---|---|---|---|
|
LCS04SD5 |
5 相步進電動機PKP系列/CVD 系列SC型驅動器 (不包括CVD528和CVD538) |
電動機用 | 51103-0500 | 0.6m |
22 (0.3mm2) |
| 電源用 | 51103-0200 | |||||
| 輸入輸出信號用 | 51103-1200 |
[7]連接電纜線驅動器側、可動連接電纜線驅動器側
驅動器側帶有連接器的連接電纜線。
[8]輸入輸出信號用電纜線
| 品名 |
長度 （m） |
|
|---|---|---|
|
CC12D005-2 | 0.5 |
| CC12D010-2 | 1 | |
| CC12D015-2 | 1.5 | |
| CC12D020-2 | 2 |
[9]DC電源用電纜線
| 品名 |
長度 （m） |
|
|---|---|---|
|
CC02D005-2 | 0.5 |
| CC02D010-2 | 1 | |
| CC02D015-2 | 1.5 | |
| CC02D020-2 | 2 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
