電纜線 - 2相/5相步進電動機 PKP系列/CVD系列 多軸型驅動器用

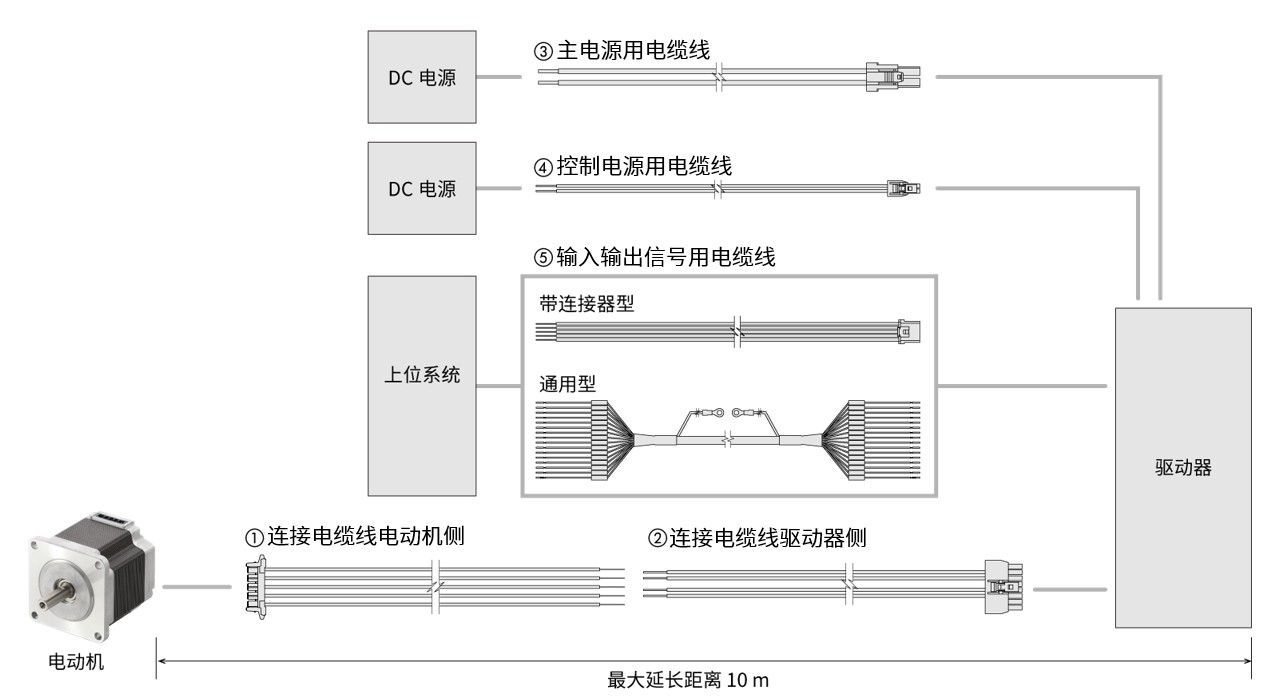

| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [1] | 連接電纜線 電動機側 |
| [2] | 連接電纜線 驅動器側 |
| [3] | 主電源用電纜線 |
| [4] | 控制電源用電纜線 |
| [5] | 輸入輸出信號用電纜線 連接器型 |
| 輸入輸出信號用電纜線 通用型 |
連接電纜線
電動機有2種連接器形狀，請選擇符合各連接器形狀的電纜線。
[1]連接電纜線 電動機側
提供帶壓接連接器的導線型連接電纜線,方便連接器連接電動機。
2相步進電動機
| 品名 | 適用產品 | 長度 | ||
|---|---|---|---|---|
| 安裝尺寸 | 類型 | |||
|
LC2B06A | 28mm |
標準型 帶編碼器的標準型 帶電磁制動的標準型 高分辨率型 帶編碼器的高分辨率型 SH減速機型 帶編碼器的SH減速機型 CS減速機型 |
0.6 |
| LC2B10A | 1 | |||
| LC2B06B | 35mm |
標準型 帶編碼器的標準型 帶電磁制動的標準型 |
0.6 | |
| LC2B10B | 1 | |||
| LC2B06B | 42mm※1 |
標準型 帶電磁制動的標準型 高分辨率型 帶編碼器的高分辨率型 帶電磁制動的高分辨率型 |
0.6 | |
| LC2B10B | 1 | |||
| LC2B06C | 56.4mm※1 |
標準型 帶電磁制動的標準型 高分辨率型 帶編碼器的高分辨率型 帶電磁制動的高分辨率型 |
0.6 | |
| LC2B10C | 1 | |||
| LC2B06E |
42mm※2 50mm 56.4mm※2 60mm |
標準型 帶編碼器的標準型 帶電磁制動的標準型 高分辨率型 帶編碼器的高分辨率型 CS減速機型 SH減速機型 帶編碼器的SH減速機型 |
0.6 | |
| LC2B10E | 1 | |||
| LC2B06E |
42mm 51mm |
薄型 帶編碼器的薄型 薄型諧波減速機型 帶編碼器的薄型諧波減速機型 |
0.6 | |
| LC2B10E | 1 | |||
| LC2B10G | 13mm | 標準型 | 1 | |
5相步進電動機
| 品名 | 適用產品 | 長度 | ||
|---|---|---|---|---|
| 安裝尺寸 | 類型 | |||
|
LC5N06A |
20mm 28mm 30mm |
標準型 帶編碼器的標準型 高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 |
| LC5N10A | 1 | |||
| LC5N06B | 42mm※1 |
標準型 高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 | |
| LC5N10B | 1 | |||
| LC5N06C2 | 60mm |
高分辨率型 帶編碼器的高分辨率型 TH減速機型 PS減速機型 PN減速機型 諧波減速機型 |
0.6 | |
| LC5N10C2 | 1 | |||
| LC5N06E |
42mm※2 56.4mm 60mm |
標準型 帶編碼器的標準型 TS減速機型 |
0.6 | |
| LC5N10E | 1 | |||
-
※1
-
連接器形狀為型號B的電動機
-
※2
-
連接器形狀為型號A的電動機
其他電纜線
用于連接驅動器和控制器電源等的電纜線。
[2]連接電纜線 驅動器側
驅動器側帶有連接器的連接電纜線。
| 品名 | 適用產品 | 電動機型 | 長度 | |
|---|---|---|---|---|
|
LCD06CA-2M | 2相步進電動機 PKP系列 | 標準型 | 0.6 |
| LCD06CA-2ME | 帶編碼器的標準型 | |||
| LCD06CA-2MB | 帶電磁制動的標準型 | |||
| LCD06CA-5M | 5相步進電動機 PKP系列 | 標準型 | ||
| LCD06CA-5ME | 帶編碼器的標準型 | |||
| LCD06CA-5MB | 5相步進電動機 PK系列 | 帶電磁制動的標準型 |
[3]主電源用電纜線
| 品名 |
長度 （米） |
|
|---|---|---|
|
LC02D06C | 0.6 |
[4]控制電源用電纜線
| 品名 | 長度（米） | |
|---|---|---|
|
LC02D06D | 0.6 |
[5]輸入輸出信號用電纜線
連接器型
用于連接驅動器和上位控制器的電纜線。
| 品名 | 長度 | |
|---|---|---|
|
LCD06CA-S | 0.6 |
通用型
- 多芯屏蔽電纜線
- 兩端散線
- 帶易于接地的圓形端子的屏蔽線
- 請根據所需功能選擇導線芯數。
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
完成 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 |
