電纜線 BXII系列用

ケーブル　BXII系列用

注意事項
BXⅡ系列經過重新設計,自2020年3月16日訂單起，僅使用一根電纜線即可連接電動機和驅動器。
因此，已停止提供傳統驅動器附帶的轉換電纜線（驅動器本體的規格和外觀沒有變化）。
購買新品名的驅動器（品名末尾帶有“2”）時，請務必購買新的連接電纜線。

  • ※ 傳統連接電纜線可用作中繼。

BXⅡ系列 品名變更的通知

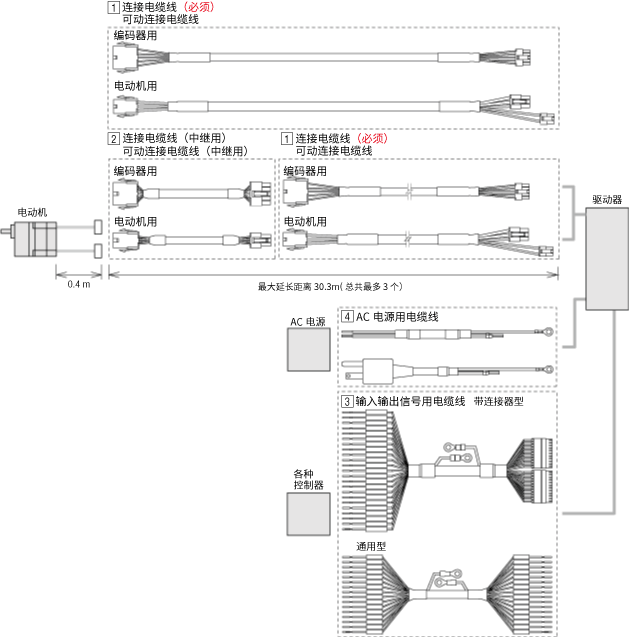

插圖
內編號 		電纜線名稱
[1] 連接電纜線
可動連接電纜線
[2] 連接電纜線（中繼用）
可動連接電纜線（中繼用）
  • ※ 如果電纜線需要彎曲，請使用可動電纜線套件。可動電纜線使用注意事項請查看此處
插圖
內編號 		電纜線名稱
[3] 輸入輸出信號用電纜線 連接器型
輸入輸出信號用電纜線 通用型
[4] AC電源用電纜線

連接電纜線

這是用于連接電動機和驅動器的電纜線。

[1]連接電纜線、可動連接電纜線（必需）

這是連接電動機和驅動器的專用電纜線。
請將電纜線全長控制在30.7米以內（不包括電動機電纜線，總共不超過3根）。電動機用電纜線和編碼器用電纜線是成套的。

  長度 連接電纜線 可動連接電纜線
品名 品名
[1]連接電纜線、可動連接電纜線
0.3 CC003SBF2 -
1.3 CC013SBF2 CC013SBR2
2.3 CC023SBF2 CC023SBR2
3.3 CC033SBF2 CC033SBR2
5.3 CC053SBF2 CC053SBR2
7.3 CC073SBF2 CC073SBR2
10.3 CC103SBF2 CC103SBR2
15.3 CC153SBF2 CC153SBR2
20.3 CC203SBF2 CC203SBR2
30.3 CC303SBF2 CC303SBR2

可動電纜線使用注意事項

[2]連接電纜線（中繼用）、可動連接電纜線（中繼用）

請將電纜線全長控制在30.7米以內（不包括電動機電纜線，總共不超過3根）。電動機用電纜線和編碼器用電纜線是成套的。

  • ※ 僅使用中繼用電纜線無法連接電動機和驅動器。請務必購買連接電纜線或可動連接電纜線。
  長度 連接電纜線 可動連接電纜線
品名 品名
[2]連接電纜線（中繼用）、可動連接電纜線（中繼用）
1 CC01SBF CC01SBR
2 CC02SBF CC02SBR
3 CC03SBF CC03SBR
5 CC05SBF CC05SBR
7 CC07SBF CC07SBR
10 CC10SBF CC10SBR
15 CC15SBF CC15SBR
20 CC20SBF CC20SBR
30 CC30SBF CC30SBR

使用可動電纜線時的注意事項

其他電纜線

用于連接驅動器和控制器等場合的電纜線。

[3]輸入輸出信號用電纜線

帶連接器型

適用于各種調速器、驅動器的輸入輸出信號屏蔽電纜線。帶有圓端子的接地線，便于接地。帶有標記管，易于識別導線。

  品名 長度
（米） 		線芯數 AWG 絕緣體
外徑 		加工
外徑
帶連接器型
CC23D005C-1 0.5 23 24 φ1.2 φ9.5
CC23D010C-1 1
CC23D020C-1 2

通用型

  • 多芯屏蔽型電纜線
  • 兩側散開線
  • 帶有便于屏蔽接地的圓形端子接地線
  • 可根據用戶所使用的功能選擇導線芯數
  品名 長度
（m） 		芯數 AWG 絕緣體
外徑 		成品
外徑
輸入輸出信號用電纜線通用型
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

[4]AC電源用電纜線

用于連接驅動器與AC電源的電纜線。提供帶電源插頭和不帶電源插頭2種類型電纜線。

  品名 長度
（m） 		類型 電源電壓
AC電源線
CC01AC03P 1 帶插頭 單相100-120V
CC02AC03P 2
CC03AC03P 3
AC電源線
CC01AC03N 1 無插頭 單相100-120V
單相200-240V
CC02AC03N 2
CC03AC03N 3
AC電源線
CC01AC04N 1 三相200-240V
CC02AC04N 2
CC03AC04N 3


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
