電纜線 BLV系列R型用

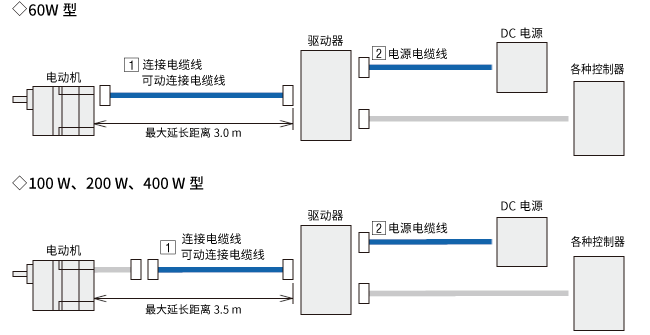

[1] 連接電纜線
60W型用 ※必須
請務必購買本產品用于電動機和驅動器之間的連接。
最大延長距離3.0m。
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.3 | CCM003B1ABF | - |
| 1 | CCM010B1ABF | CCM010B1ABR | |
| 2 | CCM020B1ABF | CCM020B1ABR | |
| 3 | CCM030B1ABF | CCM030B1ABR |
100W、200W、400W型用
電動機的電動機電纜線無法直接連接到驅動器。 使用連接電纜線進行延長。
最大延長距離為3.5m，包含 0.5m的電動機電纜線。
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
|
1 | CCM010B1AAF | CCM010B1AAR |
| 2 | CCM020B1AAF | CCM020B1AAR | |
| 3 | CCM030B1AAF | CCM030B1AAR |
[2] 電源電纜線
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
