電纜線 BLE2系列用
購買BLE2系列電動機和驅動器時，請同時購買專用的連接電纜線/帶電磁制動電動機用連接電纜線。
|

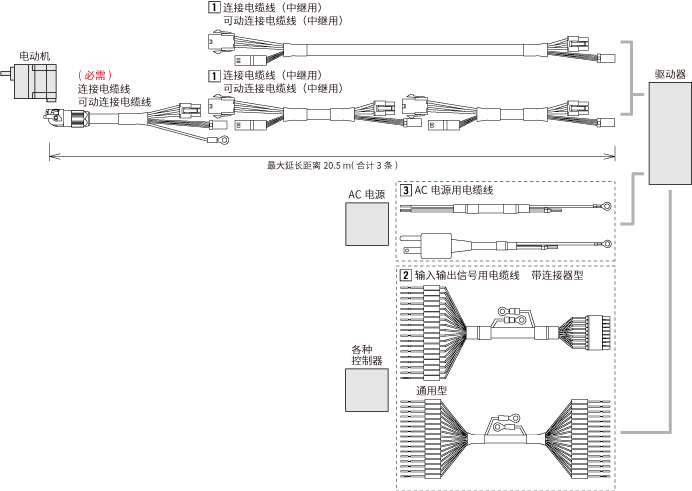

插圖
內編號 |
電纜線名稱 |
|---|---|
| - | 連接電纜線 |
| 可動連接電纜線 | |
| 帶電磁制動電動機用 連接電纜線 | |
| 帶電磁制動電動機用 可動連接電纜線 | |
| [1] | 連接電纜線(中繼用) |
| 可動連接電纜線(中繼用) | |
| 帶電磁制動電動機用 連接電纜線(中繼用) | |
| 帶電磁制動電動機用 可動連接電纜線(中繼用) |
- ※ 如電纜線需要彎曲，請使用可動電纜線。有關使用可動電纜線的注意事項，請參閱 此處
|
插圖
內編號 |
電纜線名稱 |
|---|---|
| [2] | 輸入輸出信號用電纜線 連接器型 |
| 輸入輸出信號用電纜線 通用型 | |
| [3] | AC電源用電纜線 |
連接電纜線
該電纜線可用于連接電動機和驅動器。請從輸出軸方向出線/反輸出軸方向出線/垂直出線中選擇一種電纜線出線方向。
連接電纜線
此電纜線可以直接連接到電動機連接器。
無需中繼即可連接長達20米。
|
輸出軸方向出線
品名 |
反輸出軸方向出線
品名 |
垂直出線
品名 |
長度 | |
|---|---|---|---|---|
|
CC005KHBLF | CC005KHBLB | CC005KHBLV | 0.5 |
| CC010KHBLF | CC010KHBLB | CC010KHBLV | 1 | |
| CC015KHBLF | CC015KHBLB | CC015KHBLV | 1.5 | |
| CC020KHBLF | CC020KHBLB | CC020KHBLV | 2 | |
| CC025KHBLF | CC025KHBLB | CC025KHBLV | 2.5 | |
| CC030KHBLF | CC030KHBLB | CC030KHBLV | 3 | |
| CC040KHBLF | CC040KHBLB | CC040KHBLV | 4 | |
| CC050KHBLF | CC050KHBLB | CC050KHBLV | 5 | |
| CC070KHBLF | CC070KHBLB | CC070KHBLV | 7 | |
| CC100KHBLF | CC100KHBLB | CC100KHBLV | 10 | |
| CC150KHBLF | CC150KHBLB | CC150KHBLV | 15 | |
| CC200KHBLF | CC200KHBLB | CC200KHBLV | 20 |
- ※ 對于輸出軸方向出線型，使用前請確認不會與安裝板干涉。
可動連接電纜線
此電纜線可以直接連接到電動機連接器。
如電纜線需要彎曲，請使用可動連接電纜線。
|
輸出軸方向出線
品名 |
反輸出軸方向出線
品名 |
垂直出線
品名 |
長度 | |
|---|---|---|---|---|
|
|
CC010KHBLRF | CC010KHBLRB | CC010KHBLRV | 1 |
| CC015KHBLRF | CC015KHBLRB | CC015KHBLRV | 1.5 | |
| CC020KHBLRF | CC020KHBLRB | CC020KHBLRV | 2 | |
| CC025KHBLRF | CC025KHBLRB | CC025KHBLRV | 2.5 | |
| CC030KHBLRF | CC030KHBLRB | CC030KHBLRV | 3 | |
| CC040KHBLRF | CC040KHBLRB | CC040KHBLRV | 4 | |
| CC050KHBLRF | CC050KHBLRB | CC050KHBLRV | 5 | |
| CC070KHBLRF | CC070KHBLRB | CC070KHBLRV | 7 | |
| CC100KHBLRF | CC100KHBLRB | CC100KHBLRV | 10 | |
| CC150KHBLRF | CC150KHBLRB | CC150KHBLRV | 15 | |
| CC200KHBLRF | CC200KHBLRB | CC200KHBLRV | 20 |
- ※ 對于輸出軸方向出線型，使用前請確認不會與安裝板干涉。
帶電磁制動電動機用 連接電纜線
此電纜線可用于帶電磁制動電動機與驅動器之間的連接。請從輸出軸方向出線/反輸出軸方向出線/垂直出線中選擇一種電纜線出線方向。
帶電磁制動電動機用 連接電纜線
此電纜線可以直接連接到電動機連接器。
無需中繼即可連接長達20米。
|
輸出軸方向出線
品名 |
反輸出軸方向出線
品名 |
垂直出線
品名 |
長度 | |
|---|---|---|---|---|
|
CC005KHBLMF | CC005KHBLMB | CC005KHBLMV | 0.5 |
| CC010KHBLMF | CC010KHBLMB | CC010KHBLMV | 1 | |
| CC015KHBLMF | CC015KHBLMB | CC015KHBLMV | 1.5 | |
| CC020KHBLMF | CC020KHBLMB | CC020KHBLMV | 2 | |
| CC025KHBLMF | CC025KHBLMB | CC025KHBLMV | 2.5 | |
| CC030KHBLMF | CC030KHBLMB | CC030KHBLMV | 3 | |
| CC040KHBLMF | CC040KHBLMB | CC040KHBLMV | 4 | |
| CC050KHBLMF | CC050KHBLMB | CC050KHBLMV | 5 | |
| CC070KHBLMF | CC070KHBLMB | CC070KHBLMV | 7 | |
| CC100KHBLMF | CC100KHBLMB | CC100KHBLMV | 10 | |
| CC150KHBLMF | CC150KHBLMB | CC150KHBLMV | 15 | |
| CC200KHBLMF | CC200KHBLMB | CC200KHBLMV | 20 |
- ※ 對于輸出軸方向出線型，使用前請確保不會與安裝板干涉。
帶電磁制動電動機用 可動連接電纜線
此電纜線可以直接連接到電動機連接器。
如電纜線需要彎曲，請使用可動連接電纜線。
- ※ 對于輸出軸方向出線型，使用前請確保不會與安裝板干涉。
[1]帶電磁制動電動機用 連接電纜線(中繼用)/可動連接電纜線(中繼用)
此連接電纜線用于在連接電纜線和驅動器之間進行中繼。
如電纜線需要彎曲，請使用可動連接電纜線。
電纜線總長度不得超過20m（最多2根電纜線）。（※不能直接連接到電動機連接器）
| 長度 | 連接電纜線 | 可動連接電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010BL2M | CC010BL2MR |
| 2 | CC020BL2M | CC020BL2MR | |
| 3 | CC030BL2M | CC030BL2MR | |
| 5 | CC050BL2M | CC050BL2MR | |
| 7 | CC070BL2M | CC070BL2MR | |
| 10 | CC100BL2M | CC100BL2MR |
其他電纜線
該電纜可用于連接驅動器和控制器。
[2]輸入輸出信號用電纜線
帶連接器型
適用于各種調速器、驅動器的輸入輸出信號接線的屏蔽電纜線。帶有圓形端子的地線，便于屏蔽接地。提供導管便于識別導線。
| 品名 |
長度
（m） |
芯數 | AWG |
絕緣體
外徑 |
加工
外徑 |
|
|---|---|---|---|---|---|---|
|
CC18D005C-1 | 0.5 | 24 | φ1.2 | φ9.5 | 18 |
| CC18D010C-1 | 1 | |||||
| CC18D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 兩側散開線
- 帶有便于屏蔽接地的圓形端子接地線
- 可根據用戶所使用的功能選擇導線芯數
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[3]AC電源用電纜線
用于連接驅動器與AC電源的電纜線。提供帶電源插頭和不帶電源插頭2種類型電纜線。
| 品名 |
長度 （m） |
類型 | 電源電壓 | |
|---|---|---|---|---|
|
CC01AC03P | 1 | 帶插頭 | 單相100-120V |
| CC02AC03P | 2 | |||
| CC03AC03P | 3 | |||
|
CC01AC03N | 1 | 無插頭 |
單相100-120V 單相200-240V |
| CC02AC03N | 2 | |||
| CC03AC03N | 3 | |||
|
CC01AC04N | 1 | 三相200-240V | |
| CC02AC04N | 2 | |||
| CC03AC04N | 3 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
