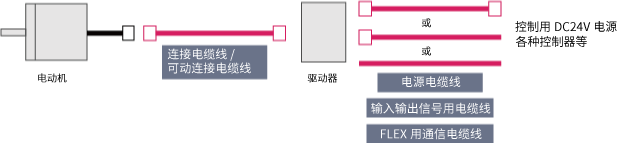

電纜線 BLE系列 RS-485通信型用
當需要將電動機與驅動器分開使用時，請使用連接電纜線。當電纜線需要反復彎曲和拉伸時，請使用可動連接電纜線。
-
注意事項：
-
當將連接電纜線作為中繼電纜線進行連接并延長時，請將電纜線的總長度控制在20米以下（最多3根）。
標準型 連接電纜線
標準型 可動連接電纜線
帶電磁制動型 連接電纜線
帶電磁制動型 可動連接電纜線
連接電纜線：DC電源用電纜線
DC電源輸入與電磁制動用屏蔽電纜線。 帶有便于屏蔽接地的圓形端子接地線。
| 品名 |
長度 （m） |
AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
輸入輸出信號電纜線
通用型
- 多芯屏蔽型電纜線
- 兩側散開線
- 帶有便于屏蔽接地的圓形端子接地線
- 可根據用戶所使用的功能選擇導線芯數
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
FLEX用通信電纜線
FLEX對應產品進行RS-485通信以進行Modbus控制時，連接各種設備的便利電纜線。
我們提供電纜線一端帶有非捆綁電線的通用型，以及可直接連接施耐德電氣控股公司生產的可編程顯示器的專用型。
通用型
通用型帶有終端電阻。
專用型
專用型內置終端電阻。
| 品名 | 適用界面 |
長度 （m） |
|
|---|---|---|---|
|
CC02FLT2 |
施耐德電氣股份有限公司 GP3000系列 COM1用 LT3300 系列 GP4000系列 COM1、COM2、RS-485用 |
2 |
| CC05FLT2 | 5 | ||
|
CC02FLT5 |
施耐德電氣股份有限公司 LT4000M系列用 |
2 |
| CC05FLT5 | 5 |
RS-485通信電纜線
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
