電纜線 AZ系列 連接器型 DC電源輸入 脈沖序列輸入型用

電纜線 AZ系列 連接器型 DC電源輸入 脈沖序列輸入型用

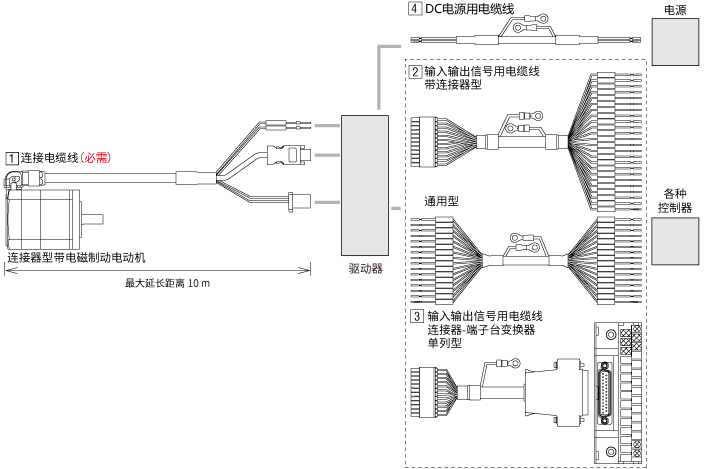

插圖中的數字 電纜線名稱
[1] 連接電纜線
可動連接電纜線
[2] 輸入輸出信號用電纜線連接器型/通用型
[3] 輸入輸出信號用電纜線連接器-端子臺變換器單列型
[4] DC電源用電纜線
  • ※ 如電纜線需要彎曲，請使用可動電纜線。 點擊這里關于使用可動電纜線的注意事項

連接電纜線、可動連接電纜線

電動機與驅動器間連接的電纜線。 如電纜線需要彎曲，請使用可動連接電纜線。

  • ※ 備有出線方向不同的3種電纜線。 選擇電纜線出線方向時，請將安裝方式納入考量。
  • 連接電纜線
    電動機/編碼器用
  • 連接電纜線帶電磁制動器用
    電動機/編碼器/電磁制動用

[1]連接電纜線

電纜線出線方向 長度 電動機/編碼器用 電動機/編碼器/電磁制動用
品名 品名
輸出軸方向
輸出軸方向
0.5 CCM005Z1CFF CCM005Z1DFF
1 CCM010Z1CFF CCM010Z1DFF
2 CCM020Z1CFF CCM020Z1DFF
3 CCM030Z1CFF CCM030Z1DFF
5 CCM050Z1CFF CCM050Z1DFF
7 CCM070Z1CFF CCM070Z1DFF
10 CCM100Z1CFF CCM100Z1DFF
垂直
垂直
0.5 CCM005Z1CVF CCM005Z1DVF
1 CCM010Z1CVF CCM010Z1DVF
2 CCM020Z1CVF CCM020Z1DVF
3 CCM030Z1CVF CCM030Z1DVF
5 CCM050Z1CVF CCM050Z1DVF
7 CCM070Z1CVF CCM070Z1DVF
10 CCM100Z1CVF CCM100Z1DVF
反輸出軸側
反輸出軸方向
0.5 CCM005Z1CBF CCM005Z1DBF
1 CCM010Z1CBF CCM010Z1DBF
2 CCM020Z1CBF CCM020Z1DBF
3 CCM030Z1CBF CCM030Z1DBF
5 CCM050Z1CBF CCM050Z1DBF
7 CCM070Z1CBF CCM070Z1DBF
10 CCM100Z1CBF CCM100Z1DBF

[1]可動連接電纜線

電纜線出線方向 長度 電動機/編碼器用 電動機/編碼器/電磁制動用
品名 品名
輸出軸方向
輸出軸方向
0.5 CCM005Z1CFR CCM005Z1DFR
1 CCM010Z1CFR CCM010Z1DFR
2 CCM020Z1CFR CCM020Z1DFR
3 CCM030Z1CFR CCM030Z1DFR
5 CCM050Z1CFR CCM050Z1DFR
7 CCM070Z1CFR CCM070Z1DFR
10 CCM100Z1CFR CCM100Z1DFR
垂直
垂直
0.5 CCM005Z1CVR CCM005Z1DVR
1 CCM010Z1CVR CCM010Z1DVR
2 CCM020Z1CVR CCM020Z1DVR
3 CCM030Z1CVR CCM030Z1DVR
5 CCM050Z1CVR CCM050Z1DVR
7 CCM070Z1CVR CCM070Z1DVR
10 CCM100Z1CVR CCM100Z1DVR
反輸出軸側
反輸出軸方向
0.5 CCM005Z1CBR CCM005Z1DBR
1 CCM010Z1CBR CCM010Z1DBR
2 CCM020Z1CBR CCM020Z1DBR
3 CCM030Z1CBR CCM030Z1DBR
5 CCM050Z1CBR CCM050Z1DBR
7 CCM070Z1CBR CCM070Z1DBR
10 CCM100Z1CBR CCM100Z1DBR

可動電纜線使用注意事項

其他電纜線

此電纜線可用于連接驅動器和控制器。

[2] 輸入輸出信號用電纜線

連接器型

  • 多芯屏蔽型電纜線
  • 單側散線
  • 帶易于屏蔽的圓形端子接地線
  品名 適用驅動器 長度
（m） 		芯數 AWG 成品
外徑
輸入輸出信號用電纜線帶連接器類型
CC24D005C-1 內藏定位型
帶RS-485通信的脈沖序列輸入型
脈沖序列輸入型
EtherNet/IP對應※
EtherCAT對應※
PROFINET對應※ 		0.5 24 24 φ9.5
CC24D010C-1 1
CC24D020C-1 2
  • ※無法連接DC電源輸入的驅動器。請使用通用型輸入輸出信號用電纜線。

[3] 輸入輸出信號用電纜線連接器-端子臺變換器單列型

連接器－端子臺變換器

可通過端子臺連接驅動器和上一級控制器或傳感器的轉換組合產品。

  • 帶易于屏蔽的圓形端子接地線
  • 附帶驅動信號識別標牌，信號名稱一目了然
  • 可進行DIN導軌安裝或螺絲安裝
  • 圓形和Y形壓接端子均可使用的壓接端子。
  極數 品名 電纜線長度
（m）
連接器端子臺轉換模組 CC24T05E
24極 CC24T05E 0.5
CC24T10E 1

[4]DC電源用電纜線

DC電源輸入與電磁制動用屏蔽電纜線。 帶有便于屏蔽接地的圓形端子接地線。

  品名 長度
（m） 		AWG 絕緣體
外徑 		成品
外徑
DC電源用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
