電纜線 AZ系列 DC電源輸入 內藏定位型/帶RS-485通信的脈沖序列輸入型用
- ※ 請務必使用連接電纜線連接電動機和驅動器。（從電動機拉出的電動機電纜線及電磁制動電纜線無法直接連接驅動器。 ）

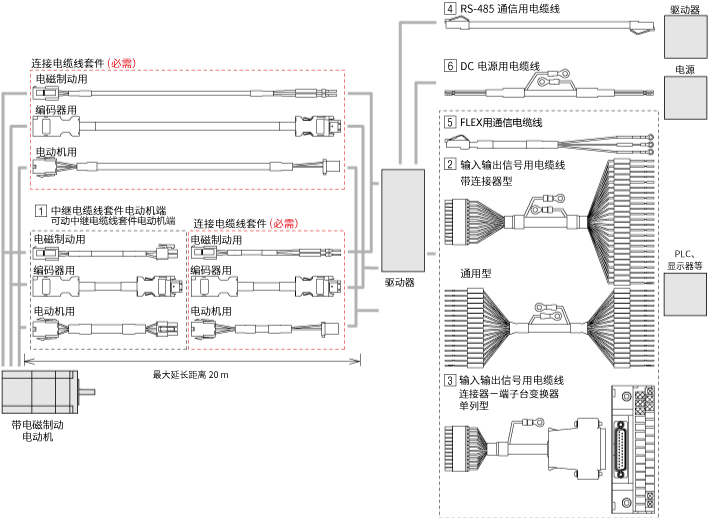

| 插圖中的數字或名稱 | 應用 | 電纜線名稱 |
|---|---|---|
| 連接電纜線套件 | [AZM14、AZM15、AZM24、AZM26用] | 電動機用連接電纜線套件、電動機用可動連接電纜線套件 |
| [AZM46、AZM48、AZM66、AZM69用] | 電動機/電磁制動用連接電纜線套件 | |
| 電動機用/電磁制動用可動連接電纜線套件 | ||
| [1] | [AZM14、AZM15、AZM24、AZM26用] | 電動機用中繼電纜線套件/電動機用可動中繼電纜線套件 |
| [AZM46、AZM48、AZM66、AZM69用] | 電動機用/電磁制動用中繼電纜線套件 | |
| 電動機用/電磁制動用可動中繼電纜線套件 |
- ※ 如電纜線需要彎曲，請使用可動電纜線。 請參閱這里可動電纜線的使用注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [2] | 輸入輸出信號用電纜線連接器型通用型 |
| [3] | 輸入輸出信號用電纜線連接器-端子臺變換器單列型 |
| [4] | RS-485通信用電纜線 |
| [5] | FLEX用通信電纜線通用型/專用型 |
| [6] | DC電源用電纜線 |
連接電纜線
電動機與驅動器間的連接電纜線。
電動機用連接電纜線套件、電動機用可動連接電纜線套件
用于AZM14、AZM15、AZM24、AZM26
電動機用電纜線與編碼器用電纜線的套件。
| 長度 | 連接電纜線套件 | 可動連接電纜線套件 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CC005VZ2F2 | CC005VZ2R2 |
| 1 | CC010VZ2F2 | CC010VZ2R2 | |
| 1.5 | CC015VZ2F2 | CC015VZ2R2 | |
| 2 | CC020VZ2F2 | CC020VZ2R2 | |
| 2.5 | CC025VZ2F2 | CC025VZ2R2 | |
| 3 | CC030VZ2F2 | CC030VZ2R2 | |
| 4 | CC040VZ2F2 | CC040VZ2R2 | |
| 5 | CC050VZ2F2 | CC050VZ2R2 | |
| 7 | CC070VZ2F2 | CC070VZ2R2 | |
| 10 | CC100VZ2F2 | CC100VZ2R2 | |
| 15 | CC150VZ2F2 | CC150VZ2R2 | |
| 20 | CC200VZ2F2 | CC200VZ2R2 |
用于AZM46、AZM48、AZM66、AZM69
電動機用電纜線、編碼器用電纜線、和電磁制動用電纜線（附電磁制動電動機用）的套件。
| 長度 | 連接電纜線套件 | 可動連接電纜線套件 |
連接電纜線套件 （附電磁制動型用） |
可動連接電纜線套件 （附電磁制動型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 0.5 | CC005VZF2 | CC005VZR2 | CC005VZFB2 | CC005VZRB2 |
| 1 | CC010VZF2 | CC010VZR2 | CC010VZFB2 | CC010VZRB2 |
| 1.5 | CC015VZF2 | CC015VZR2 | CC015VZFB2 | CC015VZRB2 |
| 2 | CC020VZF2 | CC020VZR2 | CC020VZFB2 | CC020VZRB2 |
| 2.5 | CC025VZF2 | CC025VZR2 | CC025VZFB2 | CC025VZRB2 |
| 3 | CC030VZF2 | CC030VZR2 | CC030VZFB2 | CC030VZRB2 |
| 4 | CC040VZF2 | CC040VZR2 | CC040VZFB2 | CC040VZRB2 |
| 5 | CC050VZF2 | CC050VZR2 | CC050VZFB2 | CC050VZRB2 |
| 7 | CC070VZF2 | CC070VZR2 | CC070VZFB2 | CC070VZRB2 |
| 10 | CC100VZF2 | CC100VZR2 | CC100VZFB2 | CC100VZRB2 |
| 15 | CC150VZF2 | CC150VZR2 | CC150VZFB2 | CC150VZRB2 |
| 20 | CC200VZF2 | CC200VZR2 | CC200VZFB2 | CC200VZRB2 |
[1]電動機用中繼電纜線套件、電動機用可動中繼電纜線套件
用于AZM14、AZM15、AZM24、AZM26
電動機用電纜線與編碼器用電纜線的套件。
| 長度 | 中繼電纜線套件 | 可動中繼電纜線套件 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010VZ2FT | CC010VZ2RT |
| 2 | CC020VZ2FT | CC020VZ2RT | |
| 3 | CC030VZ2FT | CC030VZ2RT | |
| 5 | CC050VZ2FT | CC050VZ2RT | |
| 7 | CC070VZ2FT | CC070VZ2RT | |
| 10 | CC100VZ2FT | CC100VZ2RT | |
| 15 | CC150VZ2FT | CC150VZ2RT |
用于AZM46、AZM48、AZM66、AZM69
電動機用電纜線、編碼器用電纜線、電磁制動用電纜線（附電磁制動電動機用）的套件。
| 長度 | 中繼電纜線套件 | 可動中繼電纜線套件 |
中繼電纜線套件 （附電磁制動型用） |
可動中繼電纜線套件 （附電磁制動型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 1 | CC010VZFT | CC010VZRT | CC010VZFBT | CC010VZRBT |
| 2 | CC020VZFT | CC020VZRT | CC020VZFBT | CC020VZRBT |
| 3 | CC030VZFT | CC030VZRT | CC030VZFBT | CC030VZRBT |
| 5 | CC050VZFT | CC050VZRT | CC050VZFBT | CC050VZRBT |
| 7 | CC070VZFT | CC070VZRT | CC070VZFBT | CC070VZRBT |
| 10 | CC100VZFT | CC100VZRT | CC100VZFBT | CC100VZRBT |
| 15 | CC150VZFT | CC150VZRT | CC150VZFBT | CC150VZRBT |
其他電纜線
此電纜線可用于連接驅動器和控制器。
[2] 輸入輸出信號用電纜線
連接器型
- 多芯屏蔽型電纜線
- 單側散線
- 帶易于屏蔽的圓形端子接地線
| 品名 | 適用驅動器 |
長度 （m） |
芯數 | AWG |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC24D005C-1 |
內藏定位型 帶RS-485通信的脈沖序列輸入型 脈沖序列輸入型 EtherNet/IP對應※ EtherCAT對應※ PROFINET對應※ |
0.5 | 24 | 24 | φ9.5 |
| CC24D010C-1 | 1 | |||||
| CC24D020C-1 | 2 |
- ※無法連接DC電源輸入的驅動器。請使用通用型輸入輸出信號用電纜線。
通用型
- 多芯屏蔽型電纜線
- 兩側散開線
- 帶有便于屏蔽接地的圓形端子接地線
- 可根據用戶所使用的功能選擇導線芯數
| 品名 |
長度 （m） |
芯數 | AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[3] 輸入輸出信號用電纜線連接器 - 端子臺變換器單列型
連接器－端子臺變換器
可通過端子臺連接驅動器和上一級控制器或傳感器的轉換組合產品。
- 帶易于屏蔽的圓形端子接地線
- 附帶驅動信號識別標牌，信號名稱一目了然
- 可進行DIN導軌安裝或螺絲安裝
- 圓形和Y形壓接端子均可使用的壓接端子。
[4]RS-485通信用電纜線
此電纜線用于連接內藏定位型的驅動器。 另外，也可以將網絡轉換器鏈接到驅動器。
![[4]RS-485通信電纜線](/sites/default/files/image/products/accessories/cable/az-dc-con/cable-az-dc-con_02.webp)
[5]FLEX用通信電纜線
此電纜線可方便地將FLEX對應產品連接到通過RS-485通信進行Modbus控制的各種設備。
提供電纜線一端帶有非捆綁電線的通用型和可直接連接到施耐德電氣日本控股有限公司的可編程顯示器的專用型。
通用型
通用型帶有終端電阻。
專用型
專用型內置終端電阻。
| 品名 | 適用界面 |
長度 （m） |
|
|---|---|---|---|
|
CC02FLT2 |
施耐德電氣股份有限公司 GP3000系列 COM1用 LT3300 系列 GP4000系列 COM1、COM2、RS-485用 |
2 |
| CC05FLT2 | 5 | ||
|
CC02FLT5 |
施耐德電氣股份有限公司 LT4000M系列用 |
2 |
| CC05FLT5 | 5 |
[6]DC電源用電纜線
DC電源輸入與電磁制動用屏蔽電纜線。 帶有便于屏蔽接地的圓形端子接地線。
| 品名 |
長度 （m） |
AWG |
絕緣體 外徑 |
成品 外徑 |
|
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。
電纜線的固定方法
請固定2處連接器部，以防止連接器部晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。
電纜線的干擾
電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。
電纜線扭轉
配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
