電纜線 AR系列 AC電源輸入 脈沖序列輸入型、DeviceNet對應用

電纜線 AR系列 AC電源輸入 脈沖序列輸入型、DeviceNet對應用

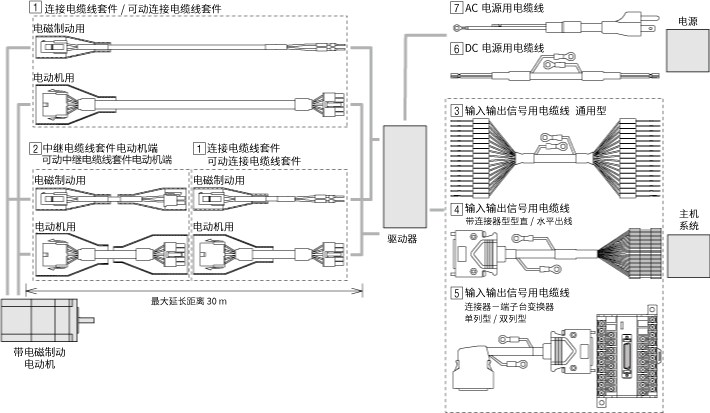

連接電纜線

可用于電動機與驅動器之間連接的電纜線。

[1]連接電纜線套件 電動機用、可動連接電纜線套件 電動機用

長度 連接電纜線 可動連接電纜線
品名 品名
[1]連接電纜線套件 電動機用、可動連接電纜線套件 電動機用
0.5 CC005VAF CC005VAR
1 CC010VAF CC010VAR
1.5 CC015VAF CC015VAR
2 CC020VAF CC020VAR
2.5 CC025VAF CC025VAR
3 CC030VAF CC030VAR
4 CC040VAF CC040VAR
5 CC050VAF CC050VAR
7 CC070VAF CC070VAR
10 CC100VAF CC100VAR
15 CC150VAF CC150VAR
20 CC200VAF CC200VAR
30 CC300VAF CC300VAR

可動電纜線使用注意事項

[1]連接電纜線套件 電動機用／電磁制動用、可動連接電纜線套件 電動機用／電磁制動用

長度 連接電纜線 可動連接電纜線
品名 品名
[1]連接電纜線套件 電動機用／電磁制動用、可動連接電纜線套件 電動機用／電磁制動用
0.5 CC005VAFB CC005VARB
1 CC010VAFB CC010VARB
1.5 CC015VAFB CC015VARB
2 CC020VAFB CC020VARB
2.5 CC025VAFB CC025VARB
3 CC030VAFB CC030VARB
4 CC040VAFB CC040VARB
5 CC050VAFB CC050VARB
7 CC070VAFB CC070VARB
10 CC100VAFB CC100VARB
15 CC150VAFB CC150VARB
20 CC200VAFB CC200VARB
30 CC300VAFB CC300VARB

可動電纜線使用注意事項

[2]中繼電纜線套件電動機側 電動機用、可動中繼電纜線套件電動機側 電動機用

長度 連接電纜線 可動連接電纜線
品名 品名
[2]中繼電纜線套件電動機側 電動機用、可動中繼電纜線套件電動機側 電動機用
0.5 CC005VAFT CC005VART
1 CC010VAFT CC010VART
1.5 CC015VAFT CC015VART
2 CC020VAFT CC020VART
2.5 CC025VAFT CC025VART
3 CC030VAFT CC030VART
4 CC040VAFT CC040VART
5 CC050VAFT CC050VART
7 CC070VAFT CC070VART
10 CC100VAFT CC100VART
15 CC150VAFT CC150VART
20 CC200VAFT CC200VART

可動電纜線使用上的注意事項

[2]中繼電纜線套件電動機側 電動機用／電磁制動用、可動中繼電纜線套件電動機側 電動機用／電磁制動用

長度 連接電纜線 可動連接電纜線
品名 品名
[2]中繼電纜線套件電動機側 電動機用／電磁制動用、可動中繼電纜線套件電動機側 電動機用／電磁制動用
0.5 CC005VAFBT CC005VARBT
1 CC010VAFBT CC010VARBT
1.5 CC015VAFBT CC015VARBT
2 CC020VAFBT CC020VARBT
2.5 CC025VAFBT CC025VARBT
3 CC030VAFBT CC030VARBT
4 CC040VAFBT CC040VARBT
5 CC050VAFBT CC050VARBT
7 CC070VAFBT CC070VARBT
10 CC100VAFBT CC100VARBT
15 CC150VAFBT CC150VARBT
20 CC200VAFBT CC200VARBT

可動電纜線使用上的注意事項

其他電纜線

用于連接驅動器和控制器等的電纜線。

[3]輸入輸出信號用電纜線

通用型

  • 多芯屏蔽型電纜線
  • 兩側散開線
  • 帶有便于屏蔽接地的圓形端子接地線
  • 可根據用戶所使用的功能選擇導線芯數
  品名 長度
（m） 		芯數 AWG 絕緣體
外徑 		成品
外徑
輸入輸出信號用電纜線通用型
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

[4]輸出入信號用電纜線連接器型直線式

使用抗噪音屏蔽電纜線。 帶有便于屏蔽的圓形端子接地線。

  品名 長度
（m）
[4]輸入輸出信號電纜線 帶連接器類型 直型
CC36D1E 1
CC36D2E 2

[4]輸出入信號用電纜線連接器型水平式

使用抗噪音屏蔽電纜線。 帶有便于屏蔽的圓形端子接地線。

  品名 長度
（m）
[4]輸入輸出信號電纜線 帶連接器類型 水平出線
CC36D1AE 1
CC36D2AE 2

[5]輸入輸出信號用電纜線連接器-端子臺變換器單列型

可利用端子臺連接驅動器與上位控制器或傳感器的轉換組合。
使用抗噪音屏蔽電纜線。 帶有便于屏蔽的圓形端子接地線。

  極數 品名 電纜線長度
（m）
連接器端子臺轉換單元 CC36T10E
36極 CC36T10E 1

  • 附帶信號名稱顯示板，驅動器信號名稱一目了然。
    采用雙面印刷，即使打開和關閉蓋子，也可以確認信號名稱。

    驅動器信號名稱顯示板
  • 可以提高配線作業的效率。
  • 可以同時進行DIN導軌安裝和螺釘安裝。
  • 不能使用圓形端子。

[5]輸入輸出信號用電纜線連接器-端子臺變換器雙列型

可利用端子臺連接驅動器與上位控制器或傳感器的轉換組合。
使用抗噪音屏蔽電纜線。 帶有便于屏蔽的圓形端子接地線。

  極數 品名 電纜線長度
（m）
連接器端子臺轉換單元 CC36WT05AE
36極 CC36WT05AE 0.5
CC36WT10AE 1

  • 附帶信號名稱顯示板，驅動器信號名稱一目了然，可提高布線安裝效率。

    按產品區分的信號名稱顯示板
  • 可進行DIN導軌安裝或螺絲安裝

  • 一組水平出線型，可用于節省垂直方向的空間。

    使用水平出線連接器實現節省空間
  • 即使螺絲松動，螺絲固定式也能防止產品掉落。
  • 圓形和Y形壓接端子均可使用的壓接端子。

[6]DC電源用電纜線

DC電源輸入與電磁制動用屏蔽電纜線。 帶有便于屏蔽接地的圓形端子接地線。

  品名 長度
（m） 		AWG 絕緣體
外徑 		成品
外徑
DC電源用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5

[7]AC電源用電纜線

用于連接AC電源的電纜線。 電纜線備有附電源插頭型與無插頭型。

  品名 長度
（m） 		產品線 電源電壓
[7]AC電源用電纜線
CC01AC03P3 1 附插頭 單相100-120V
CC02AC03P3 2
CC03AC03P3 3
[7]AC電源用電纜線
CC01AC03N3 1 無插頭 單相100-120V
單相200-240V
CC02AC03N3 2
CC03AC03N3 3
[7]AC電源用電纜線
CC01AC04N3 1 三相200-240V
CC02AC04N3 2
CC03AC04N3 3


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
