電纜線 5相步進電動機 PKP系列/CVD系列 全閉環控制型驅動器用

PKP系列/CVD系列 全閉環控制型驅動器用電纜線構成圖

連接電纜線

[1]連接電纜線、可動連接電纜線

  • 兩側帶連接器，直接連接電動機與驅動器。
  • 電動機有2種連接器形狀，請選擇符合各連接器形狀的電纜線。

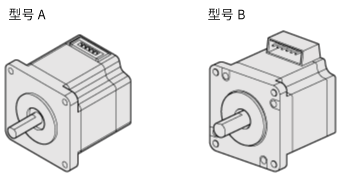

連接器形狀模型
插圖中的數字 電動機 適用驅動器 電纜線品名
安裝尺寸 類型 連接器構成
[1] 20mm 標準型
PS減速機型
諧波減速機型		 型號B CVD5BR-KF
CVD5B-KF		 CCM□□□V5AAF
CCM□□□V5AAR
28mm 標準型
TH減速機型
PS減速機型
PN減速機型
30mm 諧波減速機型
42mm 標準型
高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型		 CCM□□□V5ABF
CCM□□□V5ABR
60mm 高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型		 CCM□□□V5ACF2
CCM□□□V5ACR2
42mm 標準型
TS減速機型		 型號A CCM□□□V5AEF
CCM□□□V5AER
60mm 標準型
TS減速機型

[1]連接電纜線、可動連接電纜線（安裝尺寸：20 mm，28 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5AAF CCM005V5AAR
1 CCM010V5AAF CCM010V5AAR
1.5 CCM015V5AAF CCM015V5AAR
2 CCM020V5AAF CCM020V5AAR
2.5 CCM025V5AAF CCM025V5AAR
3 CCM030V5AAF CCM030V5AAR
4 CCM040V5AAF CCM040V5AAR
5 CCM050V5AAF CCM050V5AAR
7 CCM070V5AAF CCM070V5AAR
10 CCM100V5AAF CCM100V5AAR

[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用　連接電纜線
0.5 CCM005V5ABF CCM005V5ABR
1 CCM010V5ABF CCM010V5ABR
1.5 CCM015V5ABF CCM015V5ABR
2 CCM020V5ABF CCM020V5ABR
2.5 CCM025V5ABF CCM025V5ABR
3 CCM030V5ABF CCM030V5ABR
4 CCM040V5ABF CCM040V5ABR
5 CCM050V5ABF CCM050V5ABR
7 CCM070V5ABF CCM070V5ABR
10 CCM100V5ABF CCM100V5ABR

[1]連接電纜線，可動連接電纜線（安裝尺寸：60 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5ACF2 CCM005V5ACR2
1 CCM010V5ACF2 CCM010V5ACR2
1.5 CCM015V5ACF2 CCM015V5ACR2
2 CCM020V5ACF2 CCM020V5ACR2
2.5 CCM025V5ACF2 CCM025V5ACR2
3 CCM030V5ACF2 CCM030V5ACR2
4 CCM040V5ACF2 CCM040V5ACR2
5 CCM050V5ACF2 CCM050V5ACR2
7 CCM070V5ACF2 CCM070V5ACR2
10 CCM100V5ACF2 CCM100V5ACR2

[1]連接電纜線，可動連接電纜線（安裝尺寸：42 mm、60 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
5相PKP電動機/CVD驅動器用 連接電纜線
0.5 CCM005V5AEF CCM005V5AER
1 CCM010V5AEF CCM010V5AER
1.5 CCM015V5AEF CCM015V5AER
2 CCM020V5AEF CCM020V5AER
2.5 CCM025V5AEF CCM025V5AER
3 CCM030V5AEF CCM030V5AER
4 CCM040V5AEF CCM040V5AER
5 CCM050V5AEF CCM050V5AER
7 CCM070V5AEF CCM070V5AER
10 CCM100V5AEF CCM100V5AER

[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側

  • 這些電纜線可用于延長連接電纜線。
  • 延長使用時，電纜線長度請設在10m以內。
  • 用于電動機與驅動器間的連接電纜線合計最多3條。
  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機、5相PKP電動機／CVD驅動器用中繼電纜線
0.5 CCM005V5ADFT CCM005V5ADRT
1 CCM010V5ADFT CCM010V5ADRT
1.5 CCM015V5ADFT CCM015V5ADRT
2 CCM020V5ADFT CCM020V5ADRT
2.5 CCM025V5ADFT CCM025V5ADRT
3 CCM030V5ADFT CCM030V5ADRT
4 CCM040V5ADFT CCM040V5ADRT
5 CCM050V5ADFT CCM050V5ADRT
7 CCM070V5ADFT CCM070V5ADRT
9 CCM090V5ADFT CCM090V5ADRT

可動電纜線使用注意事項

[3]連接電纜線 電動機側

提供帶壓接連接器的導線型連接電纜線,方便連接器連接電動機。

  品名 適用驅動器 長度
安裝尺寸 系列
電動機側連接電纜線
LC5N06A 20mm
28mm
30mm 		標準型
高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型
 0.6
LC5N10A 1
LC5N06B 42mm※1 標準型
高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型
 0.6
LC5N10B 1
LC5N06C2 60mm 高分辨率型
TH減速機型
PS減速機型
PN減速機型
諧波減速機型
 0.6
LC5N10C2 1
LC5N06E 42mm※2
56.4mm
60mm 		標準型
TS減速機型 		0.6
LC5N10E 1

※1

連接器形狀為型號B的電動機

※2

連接器形狀為型號A的電動機

[4]連接用電纜線 無終端處理/可動連接用電纜線 無終端處理

用于延長電動機和驅動器之間的距離。 電動機與驅動器之間的配線距離，請控制在10m以下。
5相步進電動機可在電動機額定電流2.4A以下的產品中使用。

  長度 連接電纜線 可動連接電纜線
品名 品名
無需處理端末連接電纜線
5 CC05PK5 CC05PK5R
10 CC10PK5 CC10PK5R

其他電纜線

驅動器和控制器可采用電纜線連接。

[5]連接電纜線驅動器側、可動連接電纜線驅動器側

驅動器側帶有連接器的連接電纜線。

  品名 適用驅動器 長度 種類
驅動器側連接電纜線
CC005N1 5相步進電動機用驅動器
（品名范例：CVD5～）
  • ※不包括CVD528和CVD538
0.5 固定
CC010N1 1
CC005N1R 0.5 可動
CC010N1R 1

[6]DC電源用電纜線

  品名 適用驅動器 長度
（m）
DC電源用電纜線
CC02D005-2

5相步進電動機用驅動器
（品名范例：CVD5～、CRD5～）

  • ※不包括CVD528和CVD538
0.5
CC02D010-2 1
CC02D015-2 1.5
CC02D020-2 2
DC電源用電纜線
CC02D005-4 5相步進電動機用驅動器
CVD528、CVD538型 		0.5
CC02D010-4 1
CC02D020-4 2

[7]RS-485通信用電纜線

連接驅動器與上一級控制器的電纜線。

  品名 長度
RS-485通信電纜線
CC030-RS 3

[8]輸入輸出信號用電纜線

此電纜線將驅動器連接到上位控制器。

  品名 長度
輸入輸出信號電纜線
LC14D06 0.6

[9]編碼器輸入用電纜線

編碼器輸入用電纜線。

  品名 長度
[9]編碼器輸入電纜線
LC10D06 0.6

[10]編碼器輸出用電纜線

編碼器輸出用電纜線。

  品名 長度
編碼器輸出電纜線
LC08D06 0.6


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
