電纜線 2相步進電動機 PKP系列/CVD系列 RS-485通信型驅動器用

電纜線 2相步進電動機 PKP系列/CVD系列 RS-485通信型驅動器用

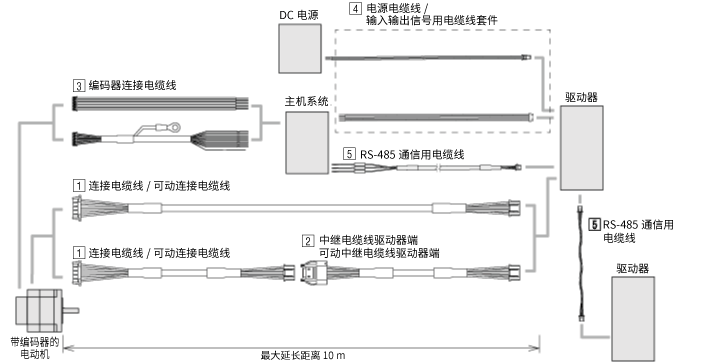

插圖中的數字 電纜線名稱
[1] 連接電纜線
可動連接電纜線
[2] 中繼電纜線驅動器側
可動中繼電纜線驅動器側
  • ※ 如電纜線需要彎曲，請使用可動電纜線。關于使用可動電纜線注意事項請點擊這里
插圖中的數字 電纜線名稱
[3] 編碼器連接電纜線
[4] 電源電纜線/輸入輸出信號用電纜線套件
[5] RS-485通信用電纜線

連接電纜線

[1]連接電纜線、可動連接電纜線

  • 兩側帶連接器電纜線，直接連接連接器連接方式電動機和驅動器。
  • 連接器形狀有2種。選擇適合每種形狀的電纜線。

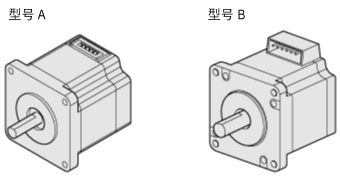

連接器形狀模型
插圖中的數字 電動機 適用驅動器 電纜線品名
安裝尺寸 類型系列 連接器構成
[1] 28mm 標準型
帶編碼器的標準型
高分辨率型
帶編碼器的高分辨率型
SH減速機型
帶編碼器的SH減速機型
CS減速機型 		型號B CVD2BR-KR
CVD2B-KR		 CCM□□□V2AAF
CCM□□□V2AAR
35mm 標準型
帶編碼器的標準型		 CCM□□□V2ABF
CCM□□□V2ABR
42mm 標準型
高分辨率型
56.4mm 標準型
高分辨率型		 CCM□□□V2ACF
CCM□□□V2ACR
42mm 標準型
帶編碼器的標準型
高分辨率型
帶編碼器的高分辨率型
SH減速機型
帶編碼器的SH減速機型
CS減速機型 		型號A CCM□□□V2AEF
CCM□□□V2AER
42mm／51mm 薄型
薄型 帶編碼器
薄型諧波減速機型
薄型諧波減速機型 帶編碼器
50mm／56.4mm 標準型
帶編碼器的標準型
56.4mm 高分辨率型
帶編碼器的高分辨率型
60mm SH減速機型
帶編碼器的SH減速機型
CS減速機型

關于適用產品的注意事項

目前還沒有適用于導線型電動機的連接電纜線。

[1]連接電纜線、可動連接電纜線(安裝尺寸：28 mm)

  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機/CVD驅動器用連接電纜線
0.5 CCM005V2AAF CCM005V2AAR
1 CCM010V2AAF CCM010V2AAR
1.5 CCM015V2AAF CCM015V2AAR
2 CCM020V2AAF CCM020V2AAR
2.5 CCM025V2AAF CCM025V2AAR
3 CCM030V2AAF CCM030V2AAR
4 CCM040V2AAF CCM040V2AAR
5 CCM050V2AAF CCM050V2AAR
7 CCM070V2AAF CCM070V2AAR
10 CCM100V2AAF CCM100V2AAR

[1]連接電纜線、可動連接電纜線（安裝尺寸：35 mm/42 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機/CVD驅動器用連接電纜線
0.5 CCM005V2ABF CCM005V2ABR
1 CCM010V2ABF CCM010V2ABR
1.5 CCM015V2ABF CCM015V2ABR
2 CCM020V2ABF CCM020V2ABR
2.5 CCM025V2ABF CCM025V2ABR
3 CCM030V2ABF CCM030V2ABR
4 CCM040V2ABF CCM040V2ABR
5 CCM050V2ABF CCM050V2ABR
7 CCM070V2ABF CCM070V2ABR
10 CCM100V2ABF CCM100V2ABR

[1] 連接電纜線、可動連接電纜線 (安裝尺寸 56.4mm)

  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機/CVD驅動器用 接連接電纜線
0.5 CCM005V2ACF CCM005V2ACR
1 CCM010V2ACF CCM010V2ACR
1.5 CCM015V2ACF CCM015V2ACR
2 CCM020V2ACF CCM020V2ACR
2.5 CCM025V2ACF CCM025V2ACR
3 CCM030V2ACF CCM030V2ACR
4 CCM040V2ACF CCM040V2ACR
5 CCM050V2ACF CCM050V2ACR
7 CCM070V2ACF CCM070V2ACR
10 CCM100V2ACF CCM100V2ACR

[1]連接電纜線、可動連接電纜線（安裝尺寸：42 mm、50 mm、51 mm、56.4 mm、60 mm）

  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機/CVD驅動器用連接電纜線
0.5 CCM005V2AEF CCM005V2AER
1 CCM010V2AEF CCM010V2AER
1.5 CCM015V2AEF CCM015V2AER
2 CCM020V2AEF CCM020V2AER
2.5 CCM025V2AEF CCM025V2AER
3 CCM030V2AEF CCM030V2AER
4 CCM040V2AEF CCM040V2AER
5 CCM050V2AEF CCM050V2AER
7 CCM070V2AEF CCM070V2AER
10 CCM100V2AEF CCM100V2AER

[2]中繼電纜線驅動器側、可動中繼電纜線驅動器側

  • 這些電纜線可用于延長連接電纜線。
  • 延長使用時，電纜線長度請設在10m以內。
  • 用于電動機與驅動器間的連接電纜線合計最多3條。
  長度 連接電纜線 可動連接電纜線
品名 品名
2相PKP電動機、5相PKP電動機／CVD驅動器用中繼電纜線
0.5 CCM005V5ADFT CCM005V5ADRT
1 CCM010V5ADFT CCM010V5ADRT
1.5 CCM015V5ADFT CCM015V5ADRT
2 CCM020V5ADFT CCM020V5ADRT
2.5 CCM025V5ADFT CCM025V5ADRT
3 CCM030V5ADFT CCM030V5ADRT
4 CCM040V5ADFT CCM040V5ADRT
5 CCM050V5ADFT CCM050V5ADRT
7 CCM070V5ADFT CCM070V5ADRT
9 CCM090V5ADFT CCM090V5ADRT

可動電纜線使用注意事項

[3]編碼器連接電纜線

電動機側帶有編碼器連接器的編碼器連接電纜線。

  品名 適用品名 長度
連接電纜線 編碼器連接
LCE05A-006 電壓輸出類型 0.6
連接電纜線 編碼器連接
LCE08A-006 線性驅動輸出型 0.6

用于可動遮蔽性編碼器用電纜線。

  品名 適用產品 長度
編碼器連接電纜線
CC010E1R 線性驅動輸出型 1
CC020E1R 2
CC030E1R 3

其他電纜線

此電纜線可用于連接驅動器和控制器。

[4]電源電纜線/輸入輸出信號用電纜線套件

100W驅動器包含電源電纜線和輸入輸出信號用電纜線。
電源電纜線將驅動器連接至DC電源。
輸入輸出信號用電纜線是連接驅動器和上位控制器的電纜線。

  品名 長度
電源電纜線／輸入輸出信號電纜線套裝
LHS003CC 0.3
LHS010CC 1

[5]RS-485通信用電纜線

①連接上位控制器時
此電纜線將驅動器連接到上位控制器。

  品名 長度
RS-485通信電纜線
CC030-RS 3

②驅動器之間的連接
連接驅動器之間的電纜線。

  品名 長度
RS-485通信電纜線
LH0015-RWN 0.15


可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加外力，否則可能會造成接觸不良或斷線。

電纜線的固定方法

請固定2處連接器部，以防止連接器部晃動。

請固定2處連接器部，以防止連接器部晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜直徑的 6 倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線的干擾

電纜拖鏈內配線時，請勿使電纜線之間互相干擾。若在電纜線施加外力，可能會導致提前斷線。請仔細確認電纜拖鏈的注意事項，然后再使用。

電纜線扭轉

配線時請勿使電纜線扭轉。若在扭轉狀態下彎曲，可能會導致提前斷線。配線后，請以電纜線表面印刷的文字等為基準，確認電纜線未出現扭曲現象。
