感應電動機
KⅡ系列（新標準）
搭載最高水平減速機的KⅡ系列。
通過將電動機設計為與各國電源電壓相匹配的專用設計，
在原有高性能基礎上實現了高效化和特性提升。
特征 | 感應電動機KⅡ系列（新標準）
KⅡ系列概述
高效率電動機
根據輸入電壓重新審視磁平衡，進行專用設計并更新，以實現最佳特性。
通過為每個電壓進行專用設計，抑制了電動機的發熱和振動，實現了高效率。
- 不包括三相200/220/230V輸入類型。
節能
最大28W削減
［輸出 90W、單相200V 60Hz情況下］
保護等級IP66 帶端子箱型
搭載薄型端子箱
搭載容易配線的端子箱
考慮到在端子臺上布線時的作業便利性，采用了薄型端子箱。端子箱和端子蓋的螺絲采用了防脫落螺絲。
引出口為4方向
可以將電纜線的引出口以90°為單位，改變?yōu)?個方向。
保護等級IP66對應
保護等級IP66

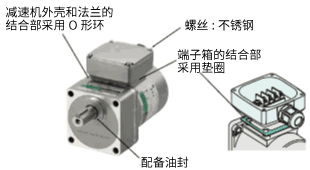

加強了電動機部分、減速機部分、端子箱部分的密封結構。帶端子箱型※對應保護等級IP66。
- ※ 不包括圓軸型的安裝面
- ※ 防塵防水性能的IP表示，按照IEC60529和IEC60034-5規定。
【平行軸減速機 GV減速機，圓軸型】
- ※ 關于材質和表面處理，請參閱各產品詳情頁的「一般規格」。
關于不銹鋼軸的產品
不銹鋼軸的產品在輸出軸上采用了特別具有防銹耐蝕性的SUS303系。
平行鍵和安裝用螺絲也使用了不銹鋼。
搭載高性能減速機
直交軸高強度減速機
采用高強度減速機。
與原有產品相比，實現了大幅的轉矩提升和低噪音。
此外，減速機輸出軸的徑向負載、軸向負載也大幅提升，為裝置的小型化和可靠性提升做出了貢獻。平行軸減速機 GV減速機
通過增大輸出軸的軸承受尺寸和采用滲碳處理的齒輪，與原有產品的減速機相比，轉矩、容許徑向負載和軸向負載均有所提升。
高容許轉矩

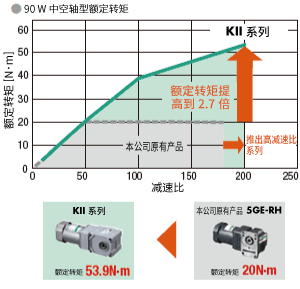

直交軸高強度減速機
容許轉矩是原有產品的最大2.7倍。
平行軸減速機 GV減速機
容許轉矩是原有產品的最大2倍。
高強度
直交軸高強度減速機
容許徑向負載是原有產品的2.3倍，容許軸向負載是1.3倍，容許轉動慣量是9.6倍。

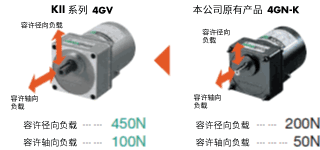

平行軸減速機 GV減速機
容許徑向負載和容許軸向負載是原有產品的2倍。
長壽命、低噪音
長壽命
采用大口徑軸承，減速機的額定壽命是原有產品的2倍，達到10,000小時。減少了裝置的維護工作量。（直交高強度減速機為5,000小時）
低噪音
電動機與減速機的嚙合噪音比原有產品降低了約6dB。這通常是被感知為噪音減半的值。
電動機與減速機已組裝（直交軸高強度減速機、平行軸減速機 GV減速機）
電動機與減速機已組裝好交付。
減少了客戶的組裝工作，可以立即安裝到設備上。
可以拆卸減速機。通過旋轉電動機位置90°，可以改變引線出口方向。另外，也可以單獨購買減速機，以便于更換減速比或進行維護。
低減速比、高減速比系列（平行軸減速機 GV減速機）
| 類型 | 輸出 | 減速比 | |||||
|---|---|---|---|---|---|---|---|
| 帶線 | 6W / 15W | 2 | 3 | 5 ～ 360 | 500 ～ 3600 | ||
| 25W | 2 | 3 | 5 ～ 360 | 500 ～ 3600 | |||
| 40W | 2 | 3 | 5 ～ 300 | 360 ～ 3000 | - | ||
| 60W | 2 | 3 | 5 ～ 300 | - | |||
| 90W | - | 3 | 5 ～ 180 | - | |||
| 帶端子箱 | 25W | 2 | 3 | 5 ～ 360 | - | ||
| 40W / 60W | 2 | 3 | 5 ～ 300 | - | |||
| 90W※1 | 2 | 3 | 5 ～ 180 | - | |||
| 轉速※2 [r/min] | 50Hz | 750 | 500 | 300 ～ 4.1 | 3 ～ 0.4 | ||
| 60Hz | 900 | 600 | 360 ～ 5 | 3.6 ～ 0.5 | |||
| 構成示例 |  |  | |||||
※1
單相電動機不包括減速比2。
※2
轉速是基于電動機的同步轉速（50Hz：1500r/min、60Hz：1800r/min）除以減速比計算得出的。
節省空間·降低成本
直交軸高強度減速機
通過將電動機以直角配置在驅動軸上，實現了節省空間的設計。
可以減少從傳送帶的突出部分
通過直接連接直交軸中空高強度減速機到驅動軸上降低成本
中空軸型可以在負載軸的兩端安裝傳送帶驅動滾輪。
與在傳送帶側面安裝電動機相比，可以實現進一步的小型化。
【使用轉矩臂簡化安裝】
通過另售的轉矩臂，可以進一步縮短安裝時間并減少勞動量。（中空軸型）
- 與裝置的對接更容易
- 與裝置的固定只需一個鎖緊位置
平行軸減速機 GV減速機
通過將我公司原有產品轉換為KⅡ系列，可以實現小型化。
如果選擇較小的電動機尺寸，可以降低消耗電力。
| KⅡ系列 | 我公司原有產品 | |
|---|---|---|
| 安裝尺寸 | □80mm | □90mm |
| 電動機輸出 | 25W | 40W |
| 電源 | 單相100V 50Hz | |
| 最大容許轉矩 | 16N?m 轉矩提升 | 10N?m |
| 消耗電力 | 47W 節能 | 72W |
產品系列
| 型號 | 電壓（V） | 上段: 安裝尺寸 (mm)/下段: 輸出 (W) | ||||||
|---|---|---|---|---|---|---|---|---|
| 60 | 70 | 80 | 90 | |||||
| 6 | 15 | 25 | 40 | 60 | 90 | |||
| 平行軸減速機 GV減速機 圓軸 | 引線 | 單相100 單相110/115 單相200 單相220/230（50Hz） 單相220/230（60Hz） | ● | ● | ● | ● | ● | ● |
| 帶端子箱 | 單相100 單相110/115 單相200 單相220/230（50Hz） 單相220/230（60Hz） 三相200/220/230 | - | - | ● | ● | ● | ● | |
| 不銹鋼軸 平行軸減速機 GV減速機 圓軸 | 帶端子箱 | 單相100 單相110/115 單相200 單相220/230（60Hz） | - | - | ● | ● | - | - |
| 單相220/230（50Hz） | - | - | ● | ● | ● | - | ||
| 直交軸中空蝸桿 JH減速機 | 引線 | 單相100 單相200 | - | - | ● | ● | ● | ● |
| 直交軸實心蝸桿 JL減速機 | 引線 | 單相100 單相200 | - | - | ● | ● | ● | ● |
